Autor: Michał K.

Opis

Zastosowanie. Oprawa była przeznaczona do oświetlenia dróg, ulic oraz innych terenów otwartych.
Budowa. Korpus oprawy jest wykonany z wysokociśnieniowego odlewu aluminiowego zabezpieczonego przed niekorzystnymi warunkami atmosferycznymi malarską powłoką proszkową. Opawa posiada radiator w formie specjalnego użebrowania na górnej powierzchni korpusu. Pełni on ważną funkcję odbioru ciepła wytwarzanego przez diody w trakcie pracy i oddawania go do atmosfery. Uchwyt montażowy wykonany z odlewu aluminiowego jest umieszczony w tylnej części korpusu oprawy. Do ukształtowania bryły świetlnej zastosowano układ optyczny z soczewkami. Do każdej z diod zastosowano indywidualną soczewkę wykonaną z polimetakrylanu metylu (PMMA) o bardzo wysokim współczynniku przepuszczania światła i precyzyjnym kącie rozsyłu światła. Od dołu oprawa jest zamknięta szczelnie kloszem z poliwęglanu, który jest przykręcony do korpusu na stałe za pomocą śrub imbusowych. Dzięki poliuretanowej uszczelce wylanej na korpusie, wnętrze oprawy uzyskuje szczelność IP 66. Na górnej powierzchni korpusu znajduje się komora osprzętu zamknięta pokrywą, w której umieszczono elektroniczny, mikroprocesorowy zasilacz. Oprawa jest przeznaczona do zamocowania szczytowego na pionowym słupie lub bocznego na wysięgniku z końcówką o średnicy 42 ÷ 60mm, nachylonym do poziomu pod kątem 0° ÷ 30°. Regulowany uchwyt montażowy umożliwia dodatkowo płynną zmianę kąta nachylenia w zakresie -5°/+15° na pionowym słupie i -15°/+5° na wysięgniku poziomym.
Wersje. Źródłem światła oprawy jest matryca LED z diodami LED firmy Cree. Dostępne były dwie barwy światła: neutralna biała oraz chłodna biała. Zasilacz oprawy może współpracować z czujnikami: automatycznej redukcji mocy w godzinach późnonocnych, zmierzchowym, ruchu. Moc i strumień świetlny oprawy jest uzależniony od wartości prądu, ilości i konfiguracji diod LED oraz temperatury barwowej. Oferowane były następujące wersje mocy: 70W, 90W, 100W, 125W, 150W, 180W. Strumień świetlny dla barwy chłodno białej: 8300 – 20900l, zaś dla neutralnej białej: 6700-15900lm.
źródło: www.elgo-li.pl

Dane Techniczne:

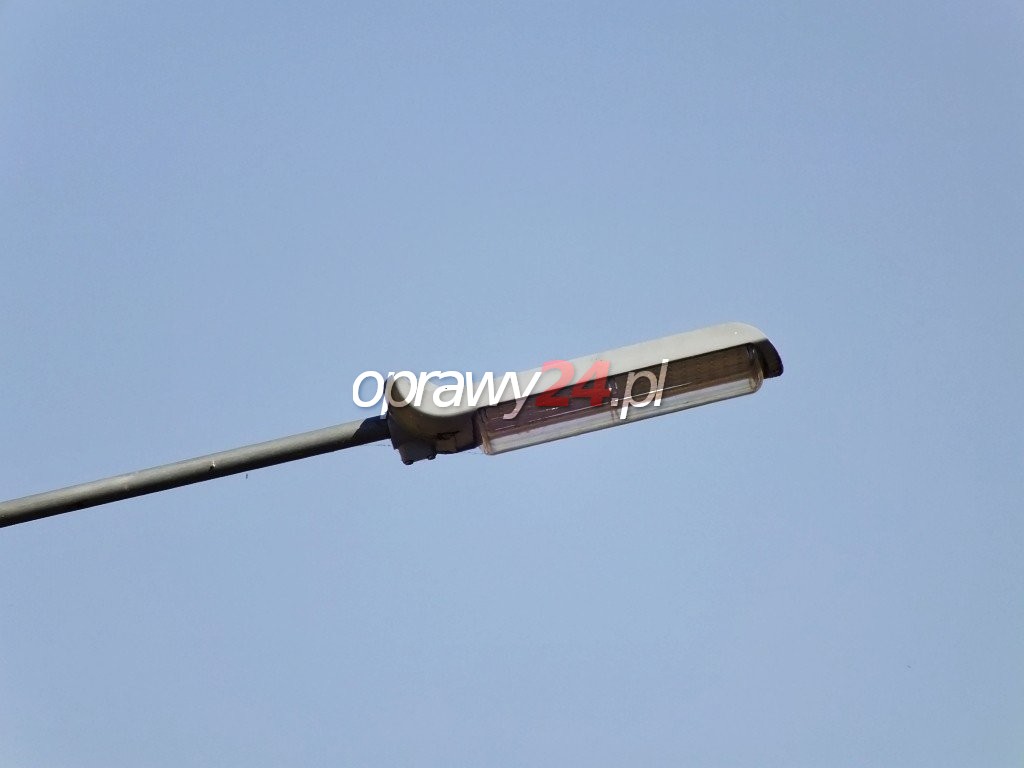

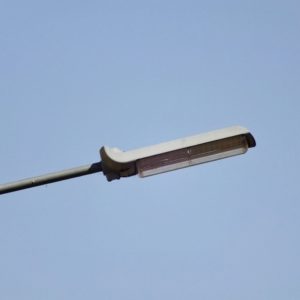

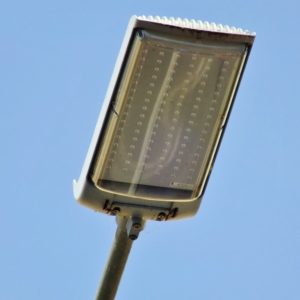

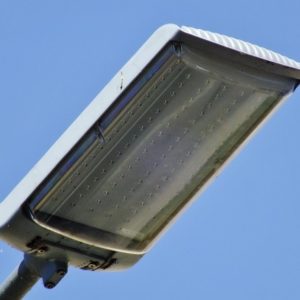

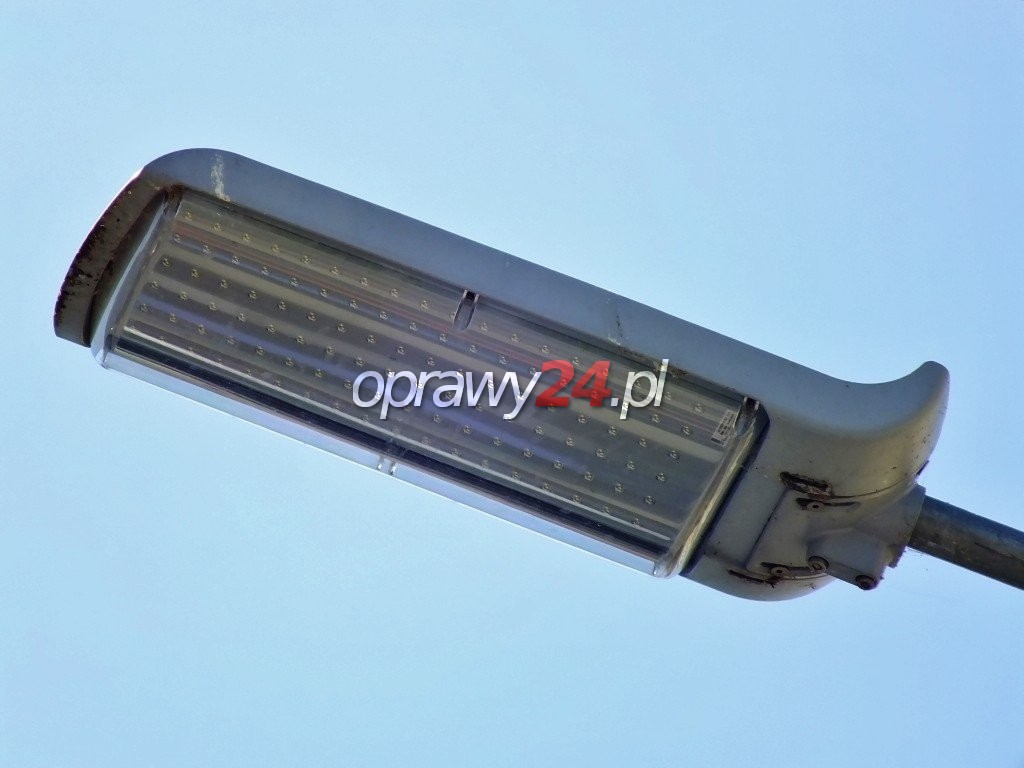

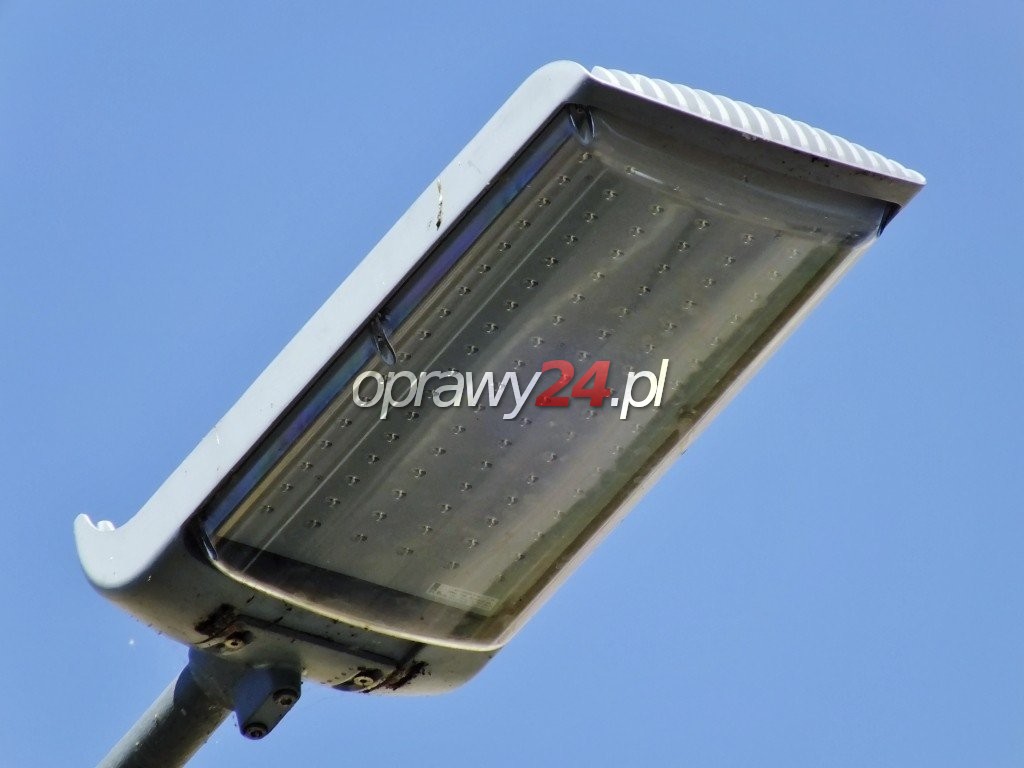

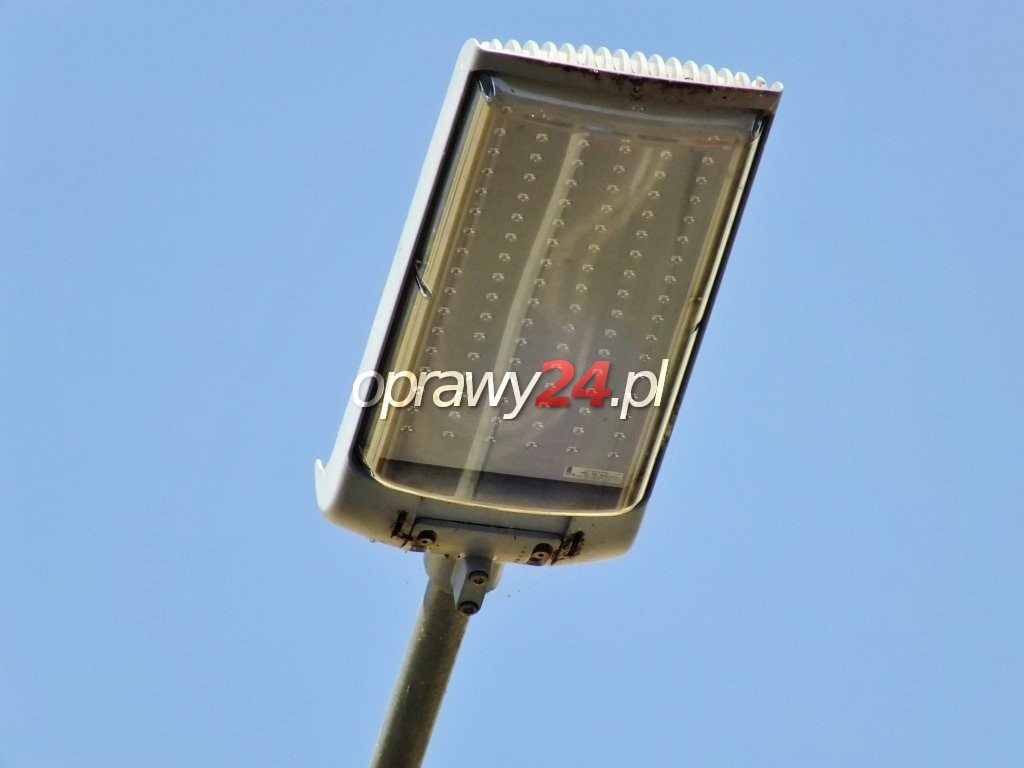

Zdjęcia:

Autor: Michał K.

Autor: Michał K.

Autor: Michał K.
