Modernizacja oświetlenia ulicznego w Bytomiu
Opublikowano: 2019-11-21 12:36:34 przez: administrator
Trwa modernizacja oświetlenia w Bytomiu. Inwestycja jest realizowana przez wybraną, w drodze przetargu, firmę FBSerwis SA. Koszt zadania to 3,4 mln zł. Projekt jest współfinansowany w 85 % przez Unię Europejską z Europejskiego Funduszu Rozwoju Regionalnego w ramach Regionalnego Programu Operacyjnego Województwa Śląskiego na lata 2014-2020. Oś Priorytetowa IV „Efektywność energetyczna, odnawialne źródła energii i gospodarka niskoemisyjna”. Zakres modernizacji obejmuje 2230 punktów świetlnych. Wymianie podlegają następujące elementy infrastruktury oświetleniowej: oprawy oświetleniowe, wysięgniki w ilości 285 sztuk, zabezpieczenia we wnękach słupowych, zabezpieczenia na liniach napowietrznych, przewody zasilające oprawy oświetleniowe. Ponadto przewiduje się remont szaf oświetleniowych SOU w zakresie wymiany zabezpieczeń i montażu nowych elektronicznych zegarów sterujących. Do demontażu przeznaczono zarówno oprawy parkowe jak i uliczne: do wysokoprężnych lamp sodowych (715 sztuk o mocy 70 W, 402 sztuki opraw o mocy 100 W, 788 sztuk opraw o mocy 150 W, 179 sztuk opraw o mocy 250 W, 6 sztuk opraw o mocy 400 W); do lamp metalohalogenkowych (80 sztuk opraw o mocy 70 W, 26 sztuk opraw o mocy 100 W, 30 sztuk opraw o mocy 150 W, 4 sztuki opraw o mocy 250 W). W miejsce opraw oświetleniowych do źródeł wyładowczych elektromonterzy zamontowali nowoczesne oprawy LED
Poniżej szczegółowe zestawienie ilości i mocy opraw na poszczególnych ulicach:
• Aleja Jana Pawła II – 14 sztuk o mocy 77 W;
• Aleja Marka – 19 sztuk opraw parkowych o mocy 40 W;
• Osiedle Szymały – 7 sztuk o mocy 25 W (drogowe), 5 sztuk o mocy 28 W (parkowe);
• Park przy ul. Modrzewskiego – oprawy parkowe 1 sztuka o mocy 28 W, 14 sztuk o mocy 20 W;
• Park przy ul. Olimpijskiej – oprawy parkowe 19 sztuk opraw o mocy 28 W, 17 sztuk o mocy 20 W;
• Park przy ul. Wrocławskiej – 50 sztuk o mocy 82 W, 12 sztuk o mocy 28 W, 19 sztuk o mocy 21 W
• Plac Akademicki – 2 sztuki o mocy 35 W, 14 sztuk o mocy 25 W (drogowe), 12 sztuk o mocy 28 W (parkowe);
• Plac Jana łącznik – 4 sztuki o mocy 40 W (parkowe);
• Plac Kruczkowskiego – 10 sztuk o mocy 40 W (parkowe);
• Plac Rodła – 9 sztuk o mocy 82 W (parkowe);
• Plac Sikorskiego – 36 sztuk opraw ozdobnych o mocy 19 W;
• Plac Słoneczny – 2 sztuki o mocy 25 W;
• Plac Wolskiego – 15 sztuk o mocy 77 W, 6 sztuk o mocy 52 W;
• Ulica 9 maja – 4 sztuki o mocy 25 W;
• Ulica Alojzjanów – 20 sztuk o mocy 25 W;
• Ulica Arki Bożka – 18 sztuk o mocy 25 W;
• Ulica Armii Krajowej – 1 sztuka o mocy 69 W, 13 sztuk o mocy 26 W, 23 sztuki o mocy 25 W, (drogowe), 5 sztuk o mocy 28 W, 6 sztuk o mocy 20 W, 10 sztuk o mocy 15 W (parkowe);
• Ulica Batorego – 15 sztuk o mocy 41 W, 1 sztuka o mocy 35 W, 7 sztuk o mocy 25 W;
• Ulica Bluszczowa – 5 sztuk o mocy 25 W;
• Ulica Boya Żeleńskiego – 13 sztuk o mocy 25 W;
• Ulica Brzezińska – 10 sztuk o mocy 25 W;
• Ulica Celna – 56 sztuk o mocy 41 W;
• Ulica Chopina – 6 sztuk o mocy 25 W;
• Ulica Chorzowska – 1 sztuka o mocy 117 W, 11 sztuk o mocy 77 W;
• Ulica Chrobrego – 15 sztuk o mocy 41 W;
• Ulica Czecha – 8 sztuk o mocy 25 W;
• Ulica Długa – 4 sztuki o mocy 41 W, 39 sztuk o mocy 35 W;
• Ulica dojazd – 3 sztuki o mocy 25 W;
• Ulica Drobczyka – 10 sztuk o mocy 25 W;
• Ulica Dworcowa – 56 sztuk o mocy 15 W;
• Ulica Dzieci Lwowskich – 2 sztuki o mocy 25 W;
• Ulica Elektrownia – 17 sztuk o mocy 25 W;
• Ulica Energetyki – 4 sztuki o mocy 52 W, 20 sztuk o mocy 25 W;
• Ulica Fabryczna – 22 sztuki o mocy 25 W;
• Ulica Fałata – 25 sztuk o mocy 25 W;
• Ulica Felińskiego – 5 sztuk o mocy 25 W;
• Ulica Frenzla – 5 sztuk o mocy 117 W, 1 sztuka o mocy 77 W, 14 sztuk o mocy 52 W, 5 sztuk o mocy 41 W, 9 sztuk o mocy 35 W, 2 sztuki o mocy 26 W, 5 sztuk o mocy 25 W;
• Ulica Gliwicka – 5 sztuk opraw ozdobnych o mocy 19 W;
• Ulica Hlonda – 22 sztuki o mocy 25 W (drogowe), 2 sztuki o mocy 15 W, 3 sztuki o mocy 30 W (parkowe)
• Ulica Hlonda osiedle – 12 sztuk o mocy 25 W (drogowe), 64 sztuki o mocy 15 W (parkowe)
• Ulica Jainty – 5 sztuk opraw ozdobnych o mocy 19 W;
• Ulica Józefczaka – 11 sztuk opraw ozdobnych o mocy 19 W;
• Ulica Kaczmarczyków – 1 sztuka o mocy 25 W;
• Ulica Kasprowicza – 2 sztuki o mocy 25 W;
• Ulica Katowicka – 8 sztuk opraw ozdobnych o mocy 19 W;
• Ulica Kazimierza Wielkiego – 3 sztuki o mocy 25 W;
• Ulica Kędzierzyńska – 2 sztuki o mocy 77 W;
• Ulica Kofty – 9 sztuk o mocy 25 W;
• Ulica Kolejowa – 14 sztuk o mocy 77 W, 5 sztuk o mocy 52 W;
• Ulica Konstytucji – 37 sztuk o mocy 52 W, 25 sztuk o mocy 41 W, 20 sztuk o mocy 35 W;
• Ulica Korfantego – 13 sztuk o mocy 25 W;
• Ulica Legionów – 4 sztuki o mocy 41 W, 27 sztuk o mocy 35 W;
• Ulica Ligonia – 3 sztuki o mocy 25 W;
• Ulica Magdaleny – 4 sztuki o mocy 25 W;
• Ulica Miechowicka – 4 sztuki o mocy 77 W, 58 sztuk o mocy 52 W, 12 sztuk o mocy 25 W;
• Ulica Modrzejewskiego – 33 sztuki o mocy 35 W;
• Ulica Morcinka – 4 sztuki o mocy 25 W;
• Ulica Nowa osiedle – 20 sztuk opraw parkowych o mocy 15 W;
• Obwodnica (Nowaka Jeziorańskiego) – 17 sztuk o mocy 41 W, 29 sztuk o mocy 25 W;
• Obwodnica północna – 25 sztuk o mocy 77 W;
• Ulica Okulickiego – 10 sztuk o mocy 35 W;
• Ulica Olimpijska – 6 sztuk o mocy 69 W, 42 sztuki o mocy 25 W;
• Ulica Orzegowska – 1 sztuka o mocy 25 W;
• Ulica Ossolińskiego – 10 sztuk o mocy 25 W;
• Ulica Oświęcimska – 5 sztuk o mocy 35 W, 11 sztuk o mocy 25 W;
• Ulica Parkowa – 7 sztuk o mocy 25 W (drogowe), 41 sztuk o mocy 40 W i 1 sztuka o mocy 28 W (parkowe),
• Ulica Partyzantów – 4 sztuki o mocy 25 W;
• Ulica Piastów Bytomskich – 5 sztuk opraw ozdobnych o mocy 19 W;
• Ulica Piłsudskiego – 1 sztuka o mocy 77 W, 18 sztuk o mocy 52 W, 11 sztuk o mocy 41 W;
• Ulica Pogodna – 9 sztuk o mocy 25 W;
• Ulica Polna – 6 sztuk o mocy 25 W;
• Ulica Popiełuszki – 11 sztuk o mocy 25 W;
• Ulica Powstańców Warszawskich – 7 sztuk o mocy 25 W;
• Ulica Prywatna – 4 sztuki o mocy 25 W;
• Ulica Relaksowa – 11 sztuk o mocy 25 W;
• Ulica Reptowska – 7 sztuk o mocy 26 W, 1 sztuka o mocy 25 W;
• Ulica rynek – 4 sztuki opraw ozdobnych o mocy 19 W;
• Ulica Sandomierska – 5 sztuk o mocy 26 W;
• Ulica Sendlerowej – 4 sztuki o mocy 26 W;
• Ulica Siemianowicka – 15 sztuk o mocy 77 W, 19 sztuk o mocy 52 W;
• Ulica Sikorskiego – 23 sztuki o mocy 25 W;
• Ulica Skargi – 4 sztuki o mocy 25 W;
• Ulica Skośna – 4 sztuki o mocy 25 W;
• Ulica Smolenia – 7 sztuk o mocy 41 W;
• Ulica Sokoła – 1 sztuka o mocy 52 W, 1 sztuka o mocy 25 W;
• Ulica Spacerowa – 13 sztuk o mocy 25 W;
• Ulica Srebrna – 7 sztuk o mocy 25 W;
• Ulica Staffa – 7 sztuk o mocy 25 W;
• Ulica Stolarzowicka – 2 sztuki o mocy 77 W, 6 sztuk o mocy 41 W, 17 sztuk o mocy 35 W, 17 sztuk o mocy 25 W;
• Ulica Strażacka – 3 sztuki o mocy 52 W;
• Ulica Strzelców Bytomskich – 26 sztuk o mocy 117 W, 93 sztuki o mocy 77 W, 41 sztuk o mocy 52 W, 4 sztuki o mocy 41 W, 11 sztuk o mocy 35 W, 7 sztuk o mocy 26 W, 67 sztuk o mocy 25 W;
• Ulica Suchogórska – 8 sztuk o mocy 25 W (drogowe), 5 sztuk o mocy 15 W (parkowe);
• Ulica Szkolna – 4 sztuki o mocy 25 W;
• Ulica Szyby Rycerskie – 21 sztuk o mocy 25 W;
• Ulica Tarnogórska – 20 sztuk o mocy 25 W;
• Ulica Tuwima – 11 sztuk o mocy 25 W;
• Ulica Warszawska – 1 sztuka o mocy 35 W;
• Ulica Webera – 5 sztuk opraw ozdobnych o mocy 19 W;
• Ulica Węglowa – 4 sztuki o mocy 25 W;
• Ulica Wesoła – 2 sztuki o mocy 25 W;
• Ulica Witczaka – 2 sztuki o mocy 69 W;
• Ulica Włodarskiego – 10 sztuk o mocy 69 W, 8 sztuk o mocy 35 W, 7 sztuk o mocy 25 W;
• Ulica Wolnego – 9 sztuk o mocy 35 W, 5 sztuk o mocy 25 W;
• Ulica Wrocławska – 18 sztuk o mocy 117 W, 35 sztuk o mocy 77 W, 10 sztuk o mocy 52 W (drogowe), 4 sztuki o mocy 40 W (parkowe);
• Ulica Zabrzańska – 2 sztuki o mocy 41 W, 6 sztuk o mocy 35 W, 1 sztuka o mocy 25 W (drogowe), 12 sztuk o mocy 28 W (parkowe);
• Ulica Zaułek – 4 sztuki opraw parkowych o mocy 15 W;
• Ulica Żeromskiego – 23 sztuki o mocy 35 W;
• Ulica Zjednoczenia – 3 sztuki o mocy 35 W.

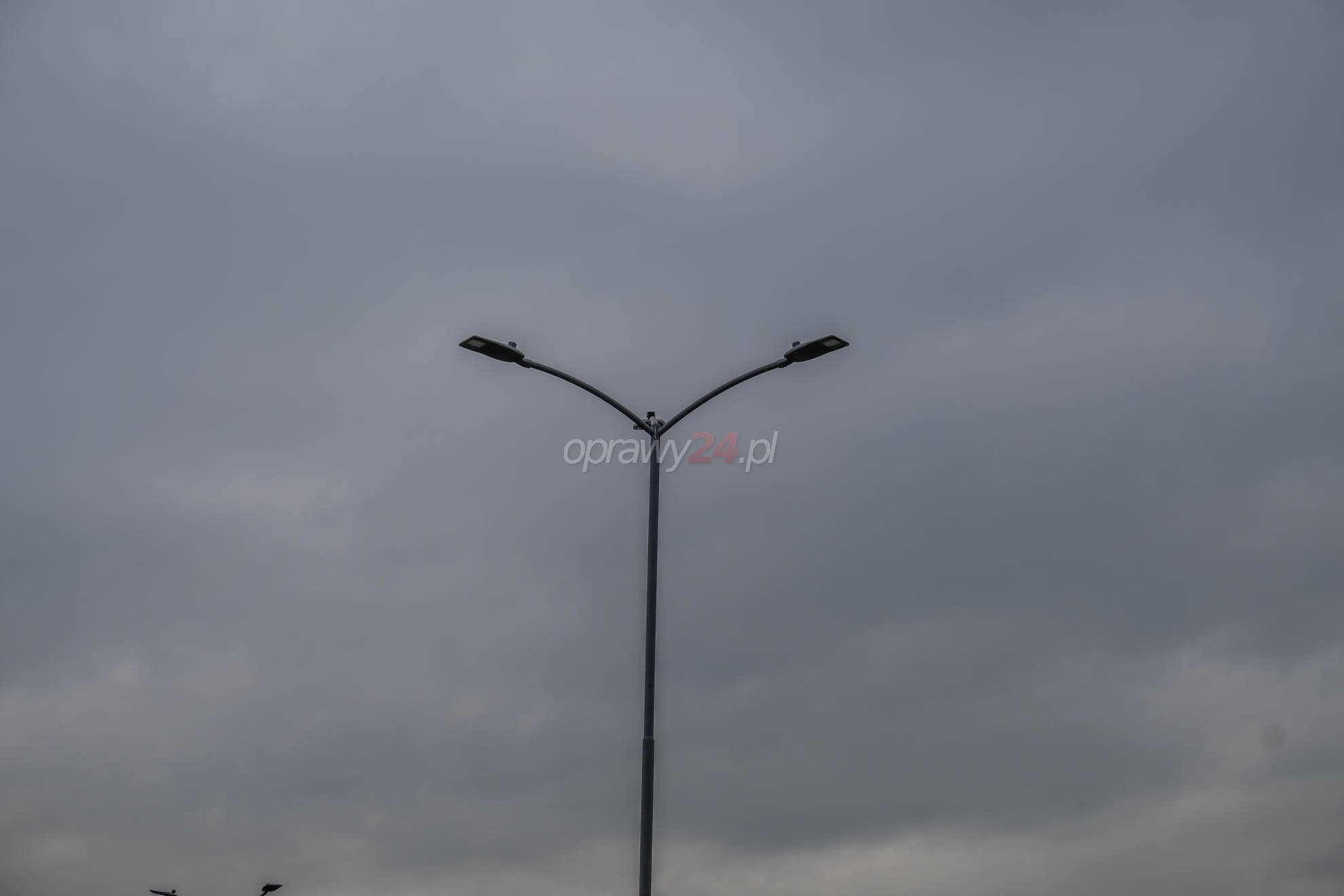

Wybrano oprawy drogowe Schréder Ampera, oprawy parkowe Schréder Kazu, oprawy ozdobne Schréder Albany oraz Schréder Stylage. Matryce LED nowych opraw oświetleniowych emitują światło o barwie neutralnej białej (4000 K). Oprawy drogowe posiadają układ zasilający umożliwiający sterowanie sygnałem analogowym 1-10V, cyfrowym DALI. Istnieje możliwość zaprogramowania co najmniej pięciu stopni automatycznej redukcji mocy i strumienia świetlnego bez zewnętrznego sygnału sterującego. Oprawy posiadają II klasę ochronności elektrycznej. Ochrona przed przepięciami :10 kV. Z kolei oprawy parkowe posiadają układ zasilający umożliwiający sterowanie sygnałem cyfrowym DALI. Stopień odporności klosza na uderzenia mechaniczne: IK09. Odporność na przepięcia: 10 kV. Oprawy posiadają II klasę ochronności elektrycznej. Wszystkie nowe oprawy oświetleniowe są objęte inteligentnym systemem sterowania. Dzięki niemu operator może śledzić parametry sieci oświetleniowej w każdym zadanym momencie. System pozwoli także na wprowadzenie okresowych redukcji mocy w godzinach późnonocnych w czasie zmniejszonego ruchu ulicznego. Godziny redukcji można zmieniać z pozycji komputera. System umożliwia także sterowanie świeceniem każdej oprawy. Modernizacja oświetlenia ulicznego w mieście spowoduje zmniejszenie mocy zainstalowanej z 389,87 do 223,28 kW. W wyniku modernizacji w skali roku miasto obniży koszty energii elektrycznej o 245 772,00 zł. Dodatkowe oszczędności będą możliwe dzięki zastosowaniu inteligentnego systemu sterowania oświetleniem. Modernizacja oświetlenia to także mniejsze zanieczyszczenie środowiska. Procent ograniczenia emisji CO2 wyniesie 47% co pozwoli na redukcję emisji o 709 MgCO2/rok.
Źródło: MZDiM Bytom

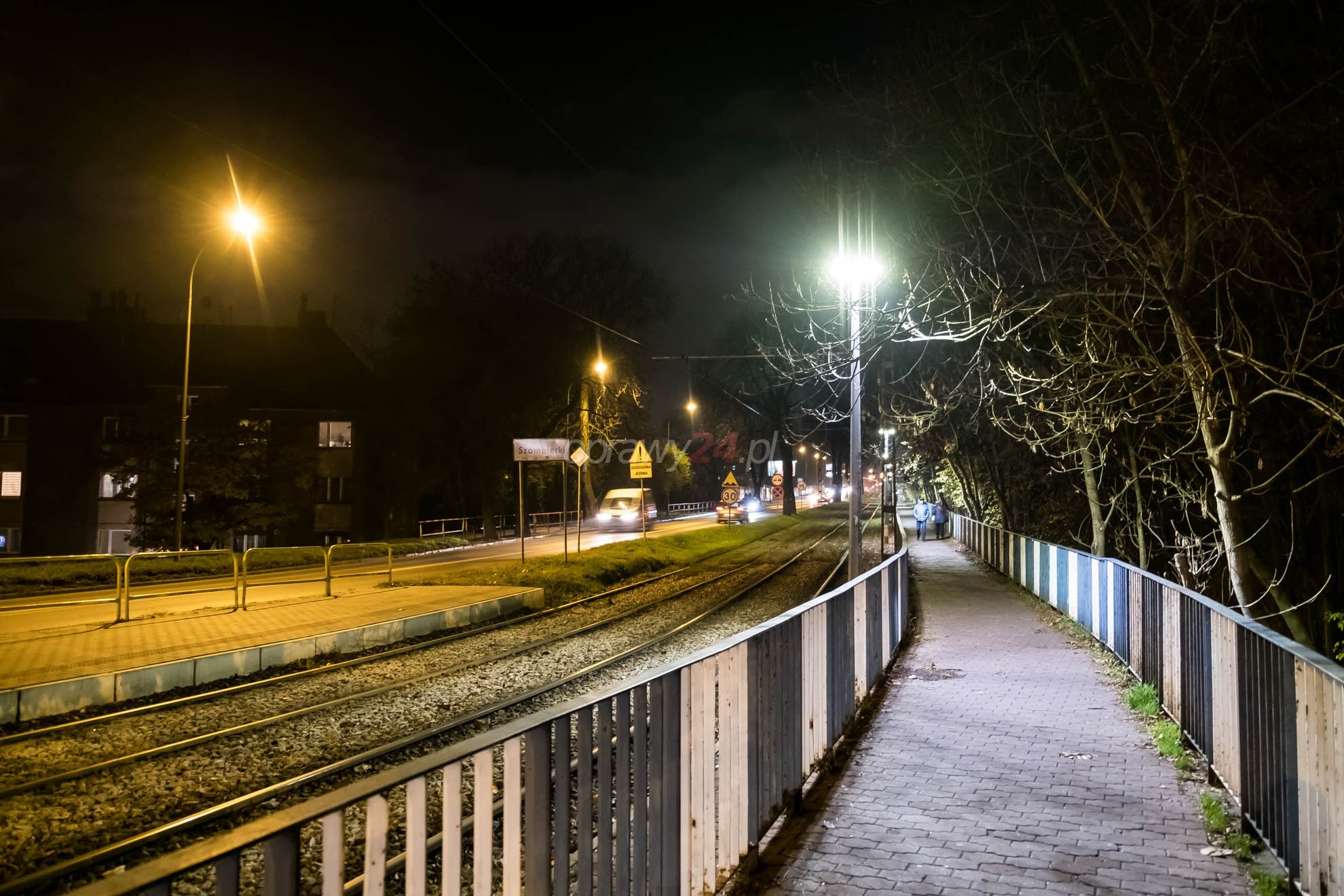

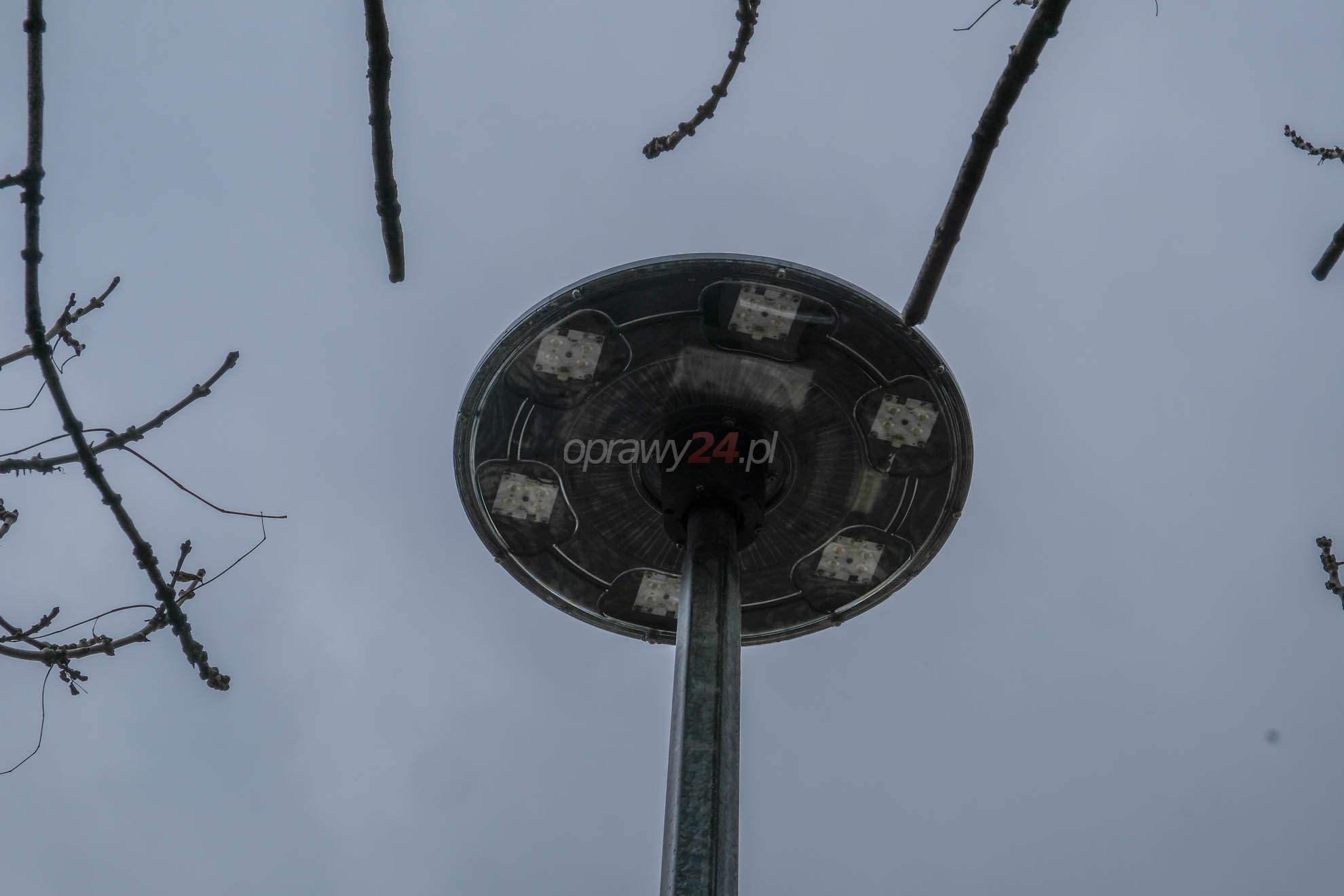

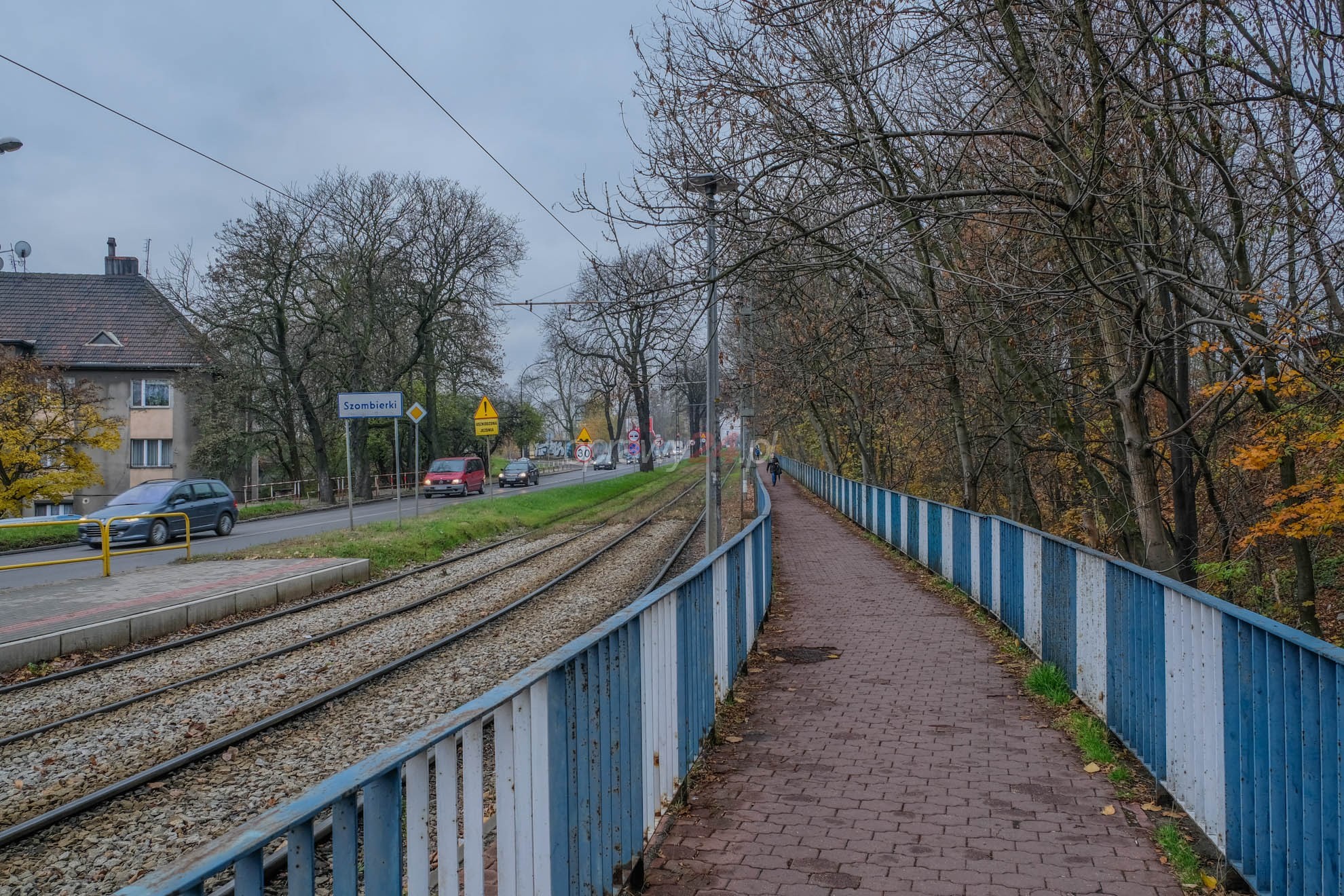

Ciąg pieszy przy ul Zabrzańskiej: oprawy parkowe Schréder Kazu

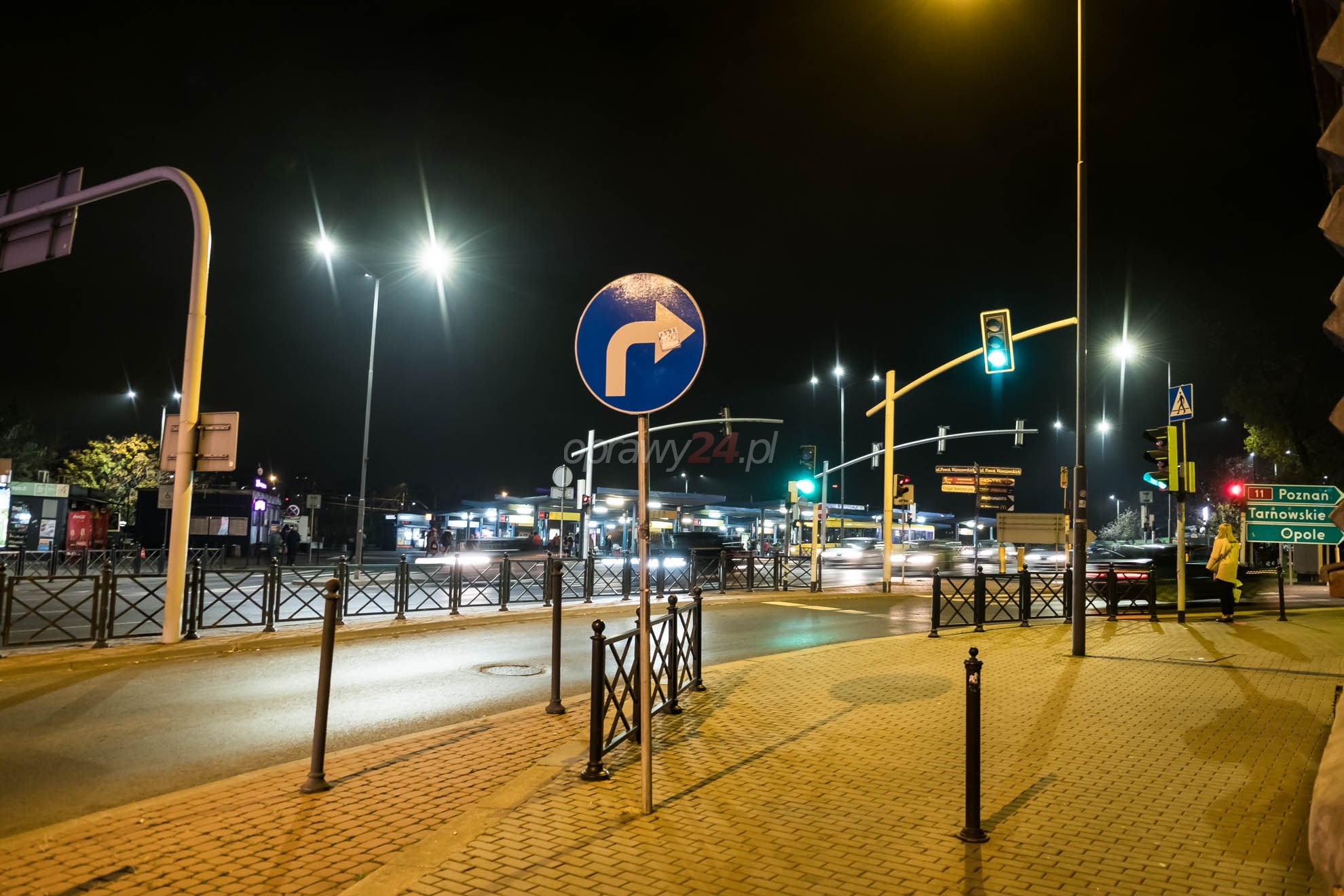

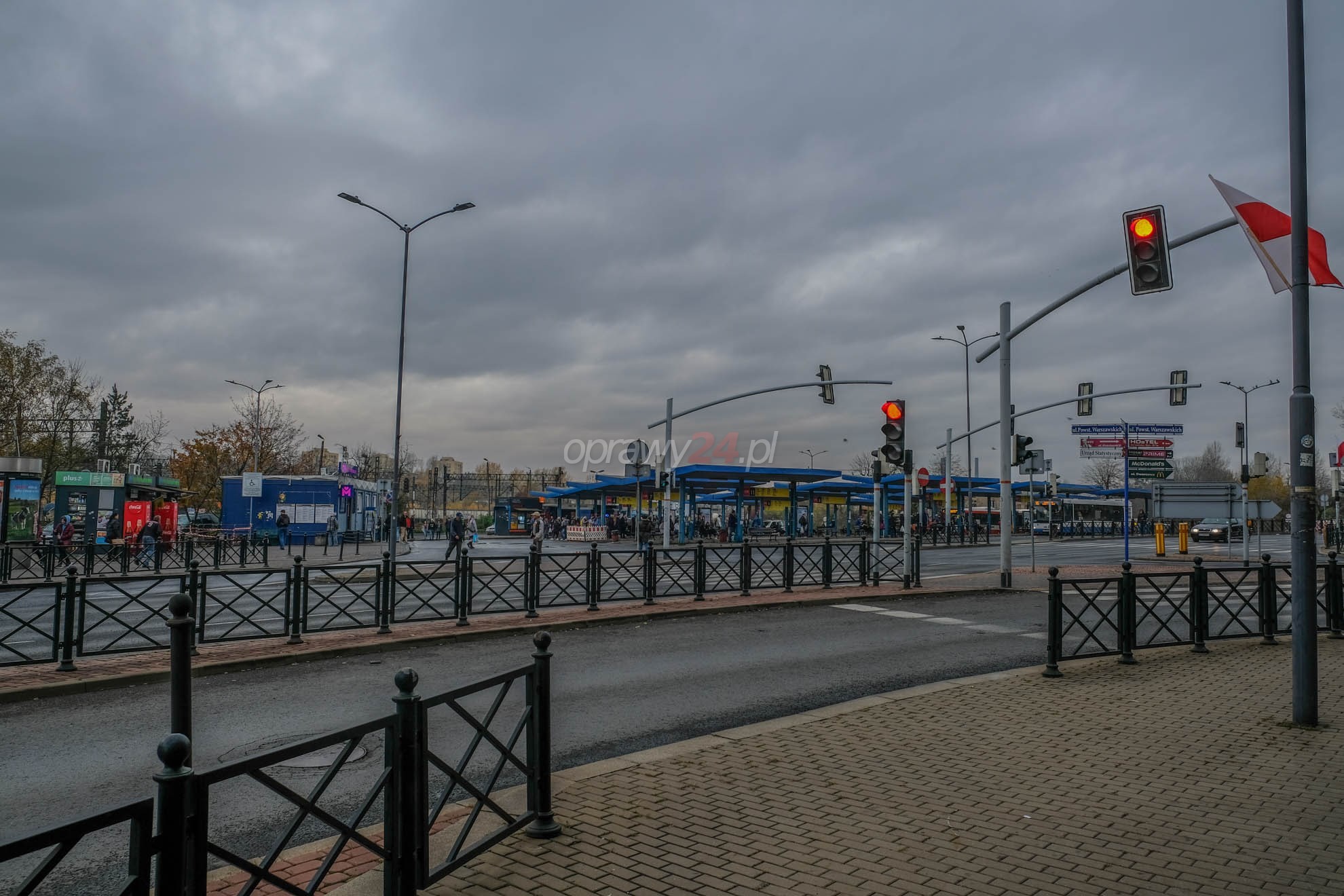

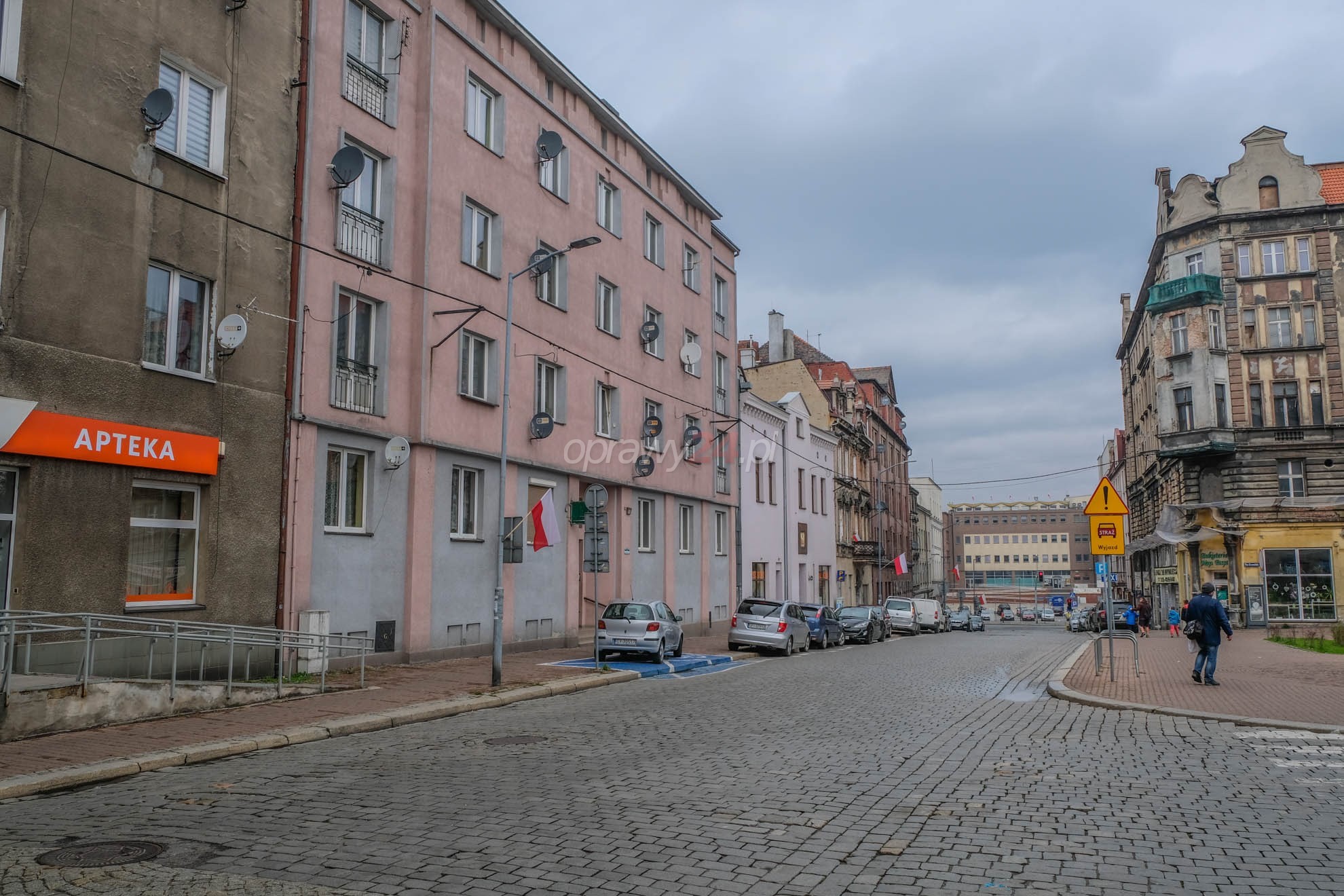

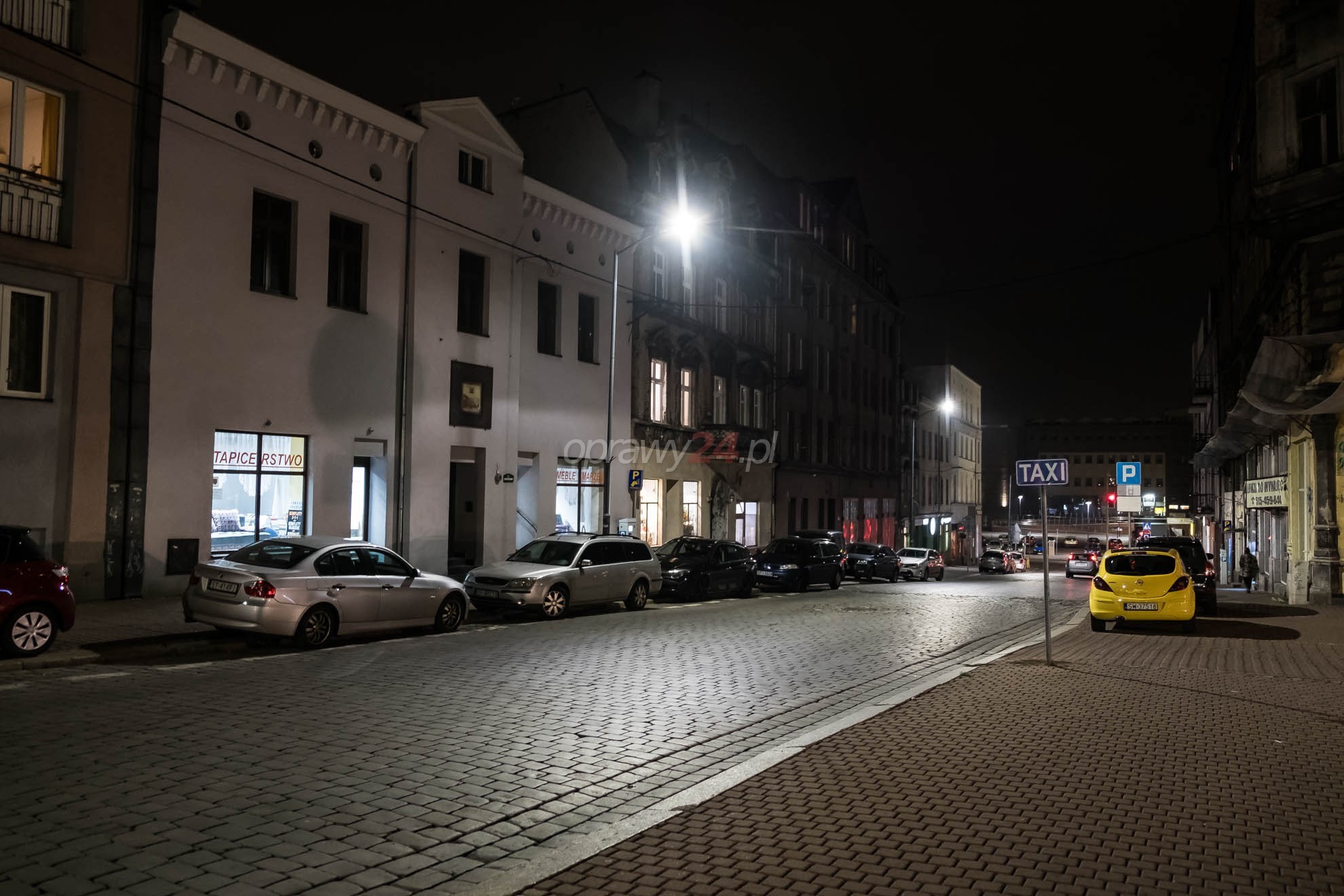

Ulica Dworcowa: oprawy ozdobne Schréder Stylage

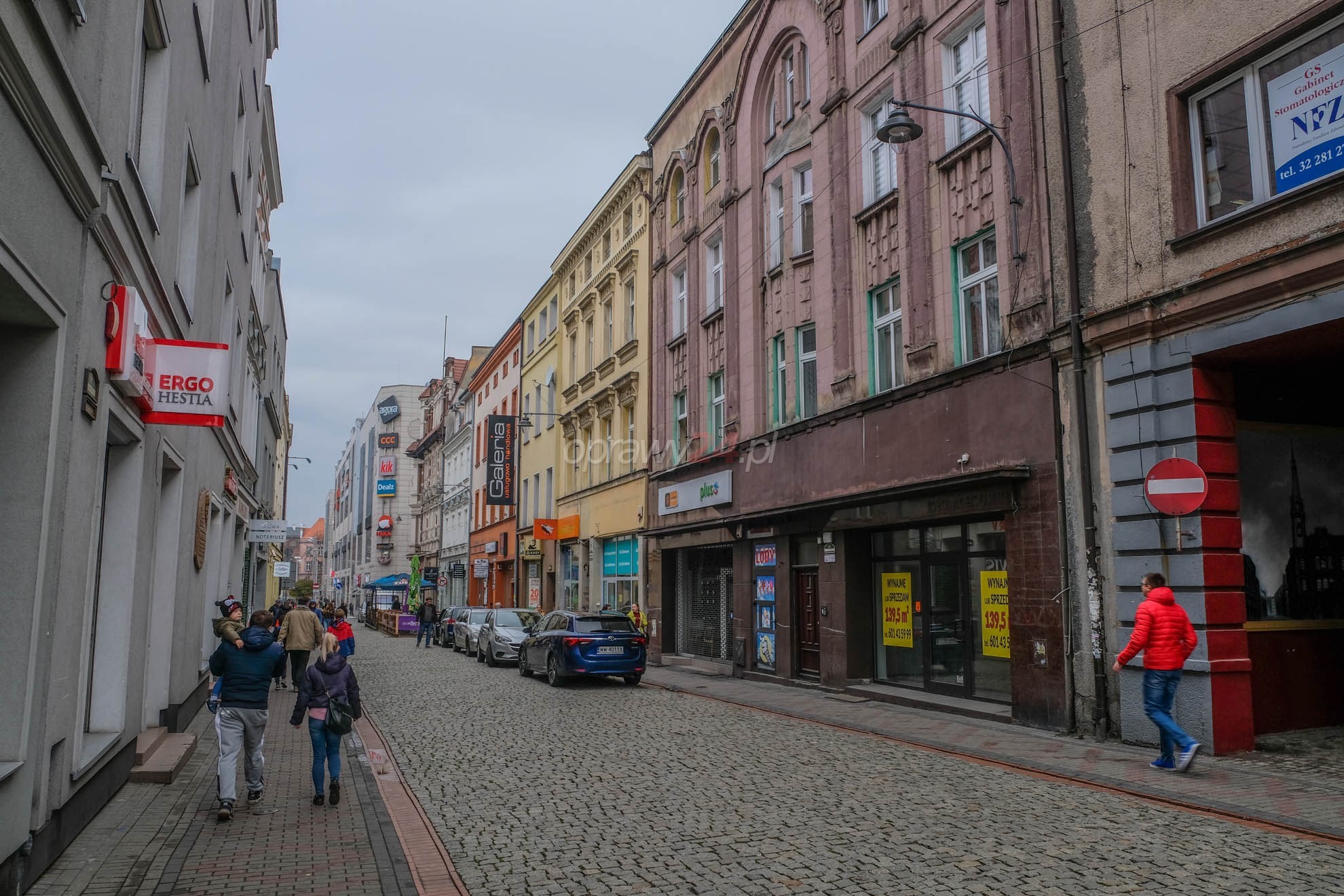

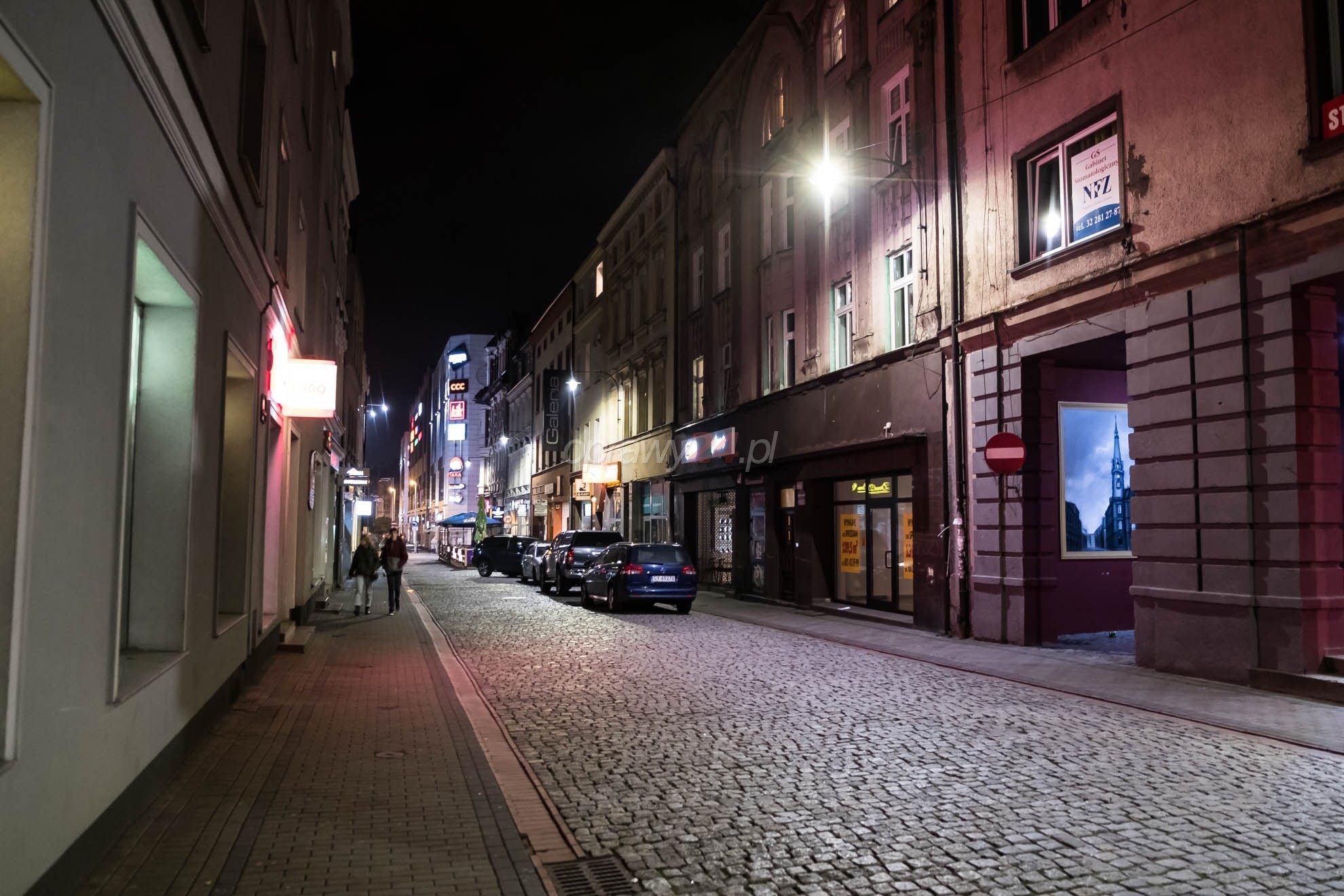

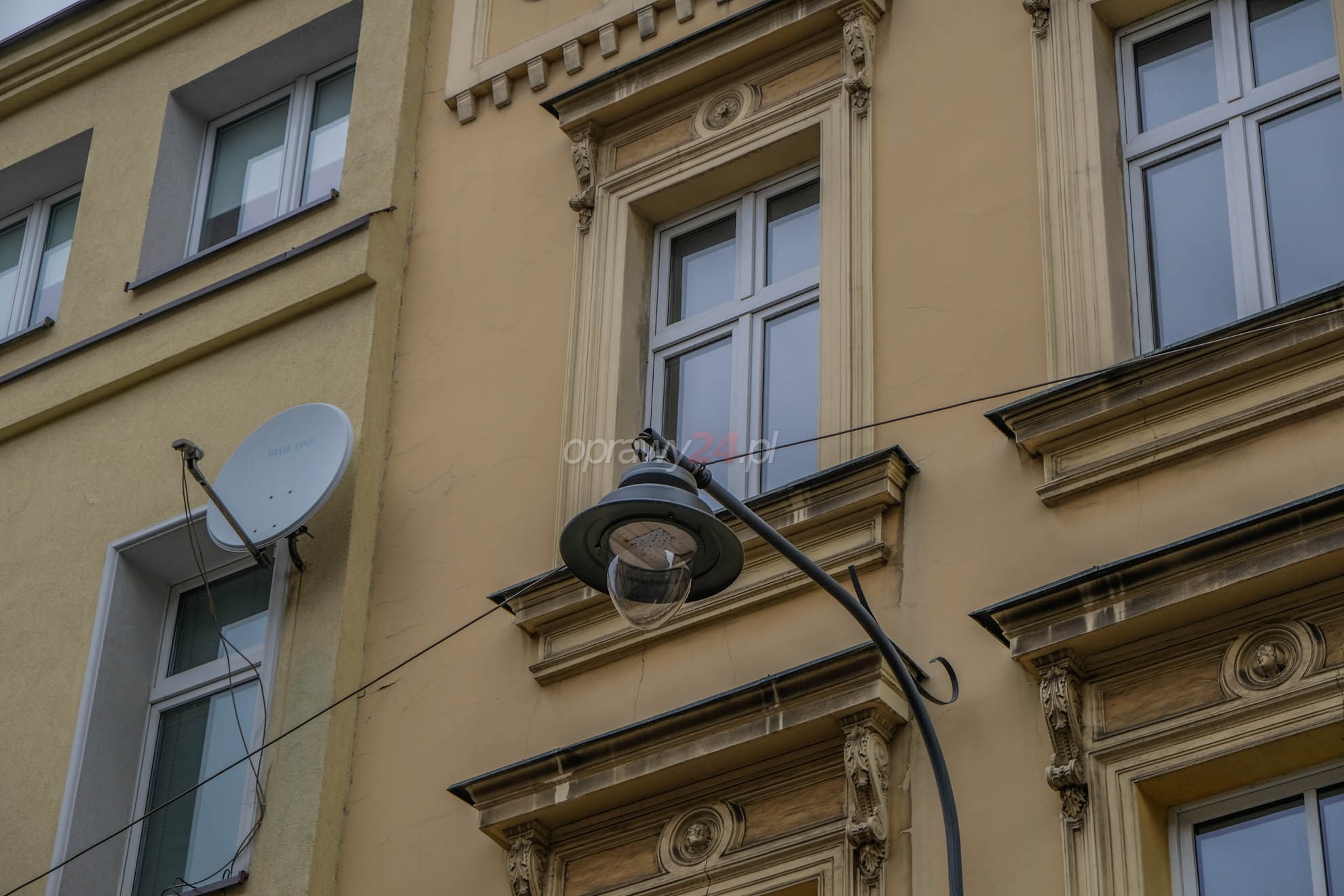

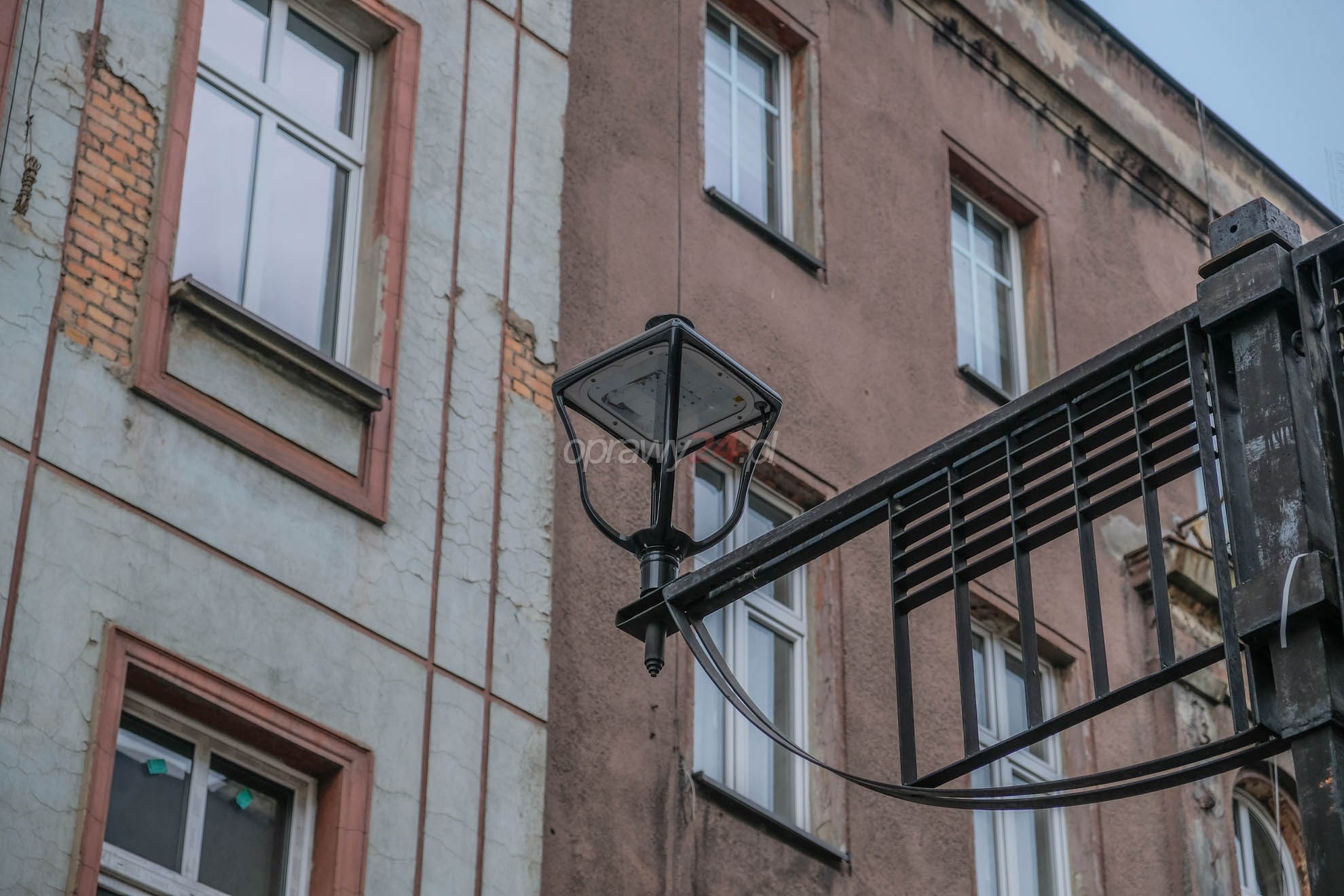

Ulica Gliwicka: oprawy ozdobne Schréder Albany LED
