Mysłowickie ulice, parki i place z oświetleniem LED
Opublikowano: 2018-09-28 09:41:43 przez: administrator
26 ulic i trzy parki w Mysłowicach zyskały nowe oświetlenie LED. Projekt „Ograniczenie niskiej emisji poprzez modernizację sieci oświetlenia ulicznego w wyniku zastosowania efektywnych energetycznie rozwiązań typu LED” był dofinansowany z funduszy Unii Europejskiej kwotą 1,3 mln zł. Wykonawcą inwestycji, wartej 1,8 mln zł, była wyłoniona w drodze przetargu firma Elektroserwis SC z Mysłowic.

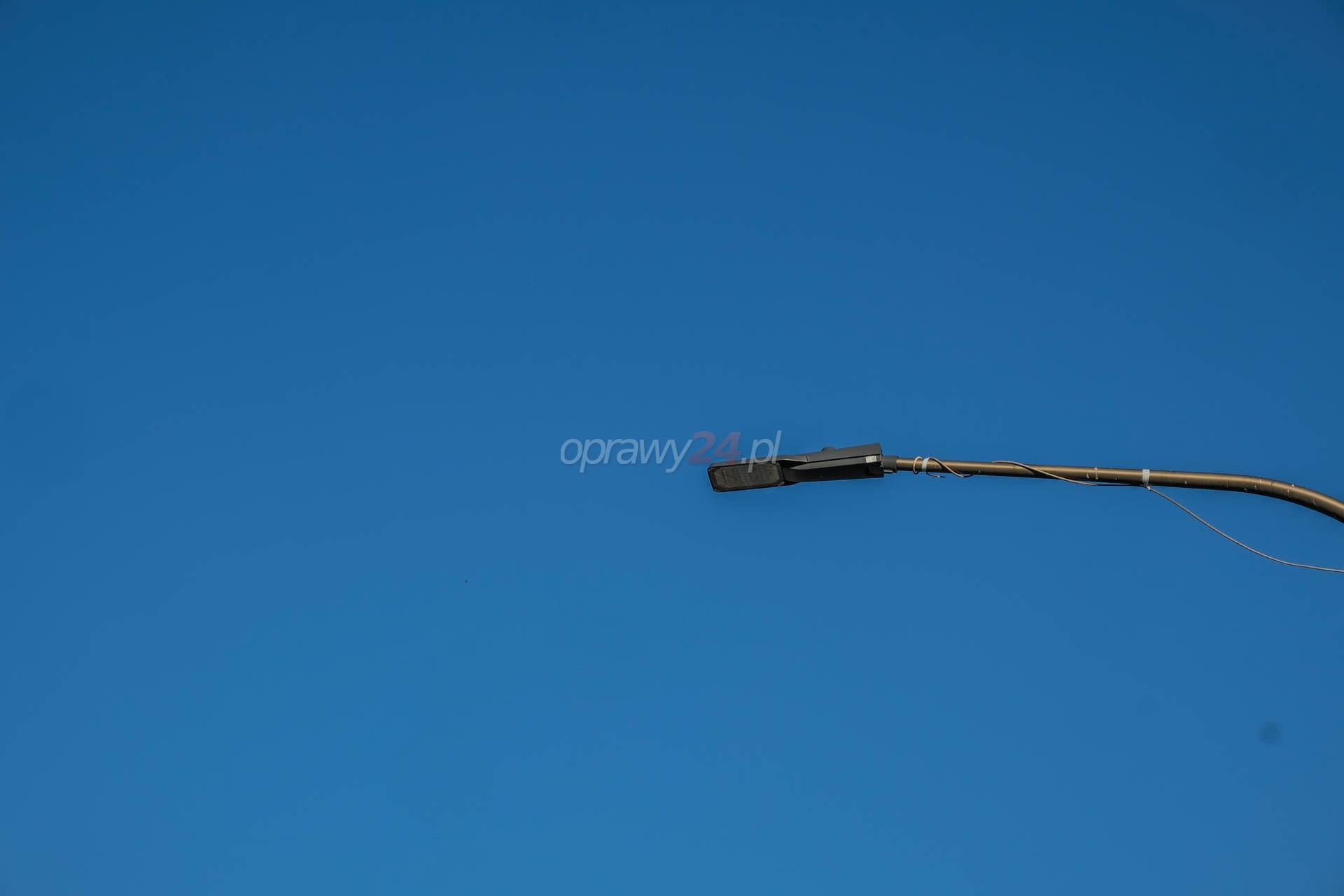

Dotychczas oświetlenie na modernizowanym obszarze stanowiły oprawy do wysokoprężnych lamp sodowych. Punkty świetlne są zasilane linią kablową i wykonane na słupach o wysokości 3,5 – 14m. Oprawy są zamontowane na wysięgnikach o nachyleniu 5 stopni oraz długościach od 0,5 do 3m. Zamontowane oprawy mają moc od 100 do 250 W i wiele z nich wymaga wymiany ze względu ich stan techniczny. Zakres inwestycji obejmował oprócz wymiany opraw oświetleniowych także wymianę 84 sztuk słupów oświetleniowych. W niektórych przypadkach wymieniono również wysięgniki oraz przewody zasilające. Zdemontowano 687 ulicznych opraw oświetleniowych do wysokoprężnych lamp sodowych (14 sztuk o mocy 100 W, 421 sztuk o mocy 150 W, 155 sztuk o mocy 250 W) oraz 72 oprawy parkowe (50 sztuk o mocy 100 W, 37 sztuk o mocy 150 W). W ich miejsce zamontowano energooszczędne oprawy oświetleniowe LED. Inwestycję przeprowadzono w oparciu o oprawy uliczne Philips DigiStreet w następujących ilościach i mocach: 13 sztuk o mocy 23 W, 4 sztuki o mocy 30 W, 38 sztuk o mocy 33 W, 13 sztuk o mocy 46 W, 10 sztuk o mocy 48 W, 8 sztuk o mocy 62 W, 30 sztuk o mocy 64 W, 39 sztuk o mocy 66 W, 124 sztuki o mocy 67 W, 3 sztuki o mocy 75 W, 17 sztuk o mocy 77 W, 11 sztuk o mocy 79 W, 28 sztuk o mocy 87 W, 55 sztuk o mocy 89 W, 33 sztuki o mocy 97 W, 109 sztuk o mocy 105 W, 3 sztuki o mocy 124 W, 7 sztuk o mocy 141 W, 4 sztuki o mocy 154 W, 4 sztuki o mocy 236 W. Zamontowano także oprawy parkowe ozdobne Philips ClassicStreet w następujących ilościach i mocach: 5 sztuk o mocy 18 W, 10 sztuk o mocy 26 W, 29 sztuk o mocy 35 W, 25 sztuk o mocy 42 W, 35 sztuk o mocy 52 W. Poniższa lista zawiera nazwy ulic oraz ilość i moc poszczególnych opraw:
• Ulica Bończyka: oprawy uliczne o temperaturze barwowej światła emitowanej przez moduł LED: neutralna biel (4000K) w następujących ilościach i mocach: 32 sztuki o mocy 67 W, 3 sztuki o mocy 75 W, 20 sztuk o mocy 89 W, 3 sztuki o mocy 124 W;
• Ulica Katowicka (od skrzyżowania z ul. Bończyka do Ronda Górników): oprawy uliczne o temperaturze barwowej światła emitowanej przez moduł LED: neutralna biel (4000K) w następujących ilościach i mocach: 4 sztuki o mocy 48 W, 6 sztuk o mocy 67 W, 33 sztuki o mocy 97 W;
• Ulica Obrzeżna Północna: oprawy uliczne o temperaturze barwowej światła emitowanej przez moduł LED: neutralna biel (4000K) w następujących ilościach i mocach: 2 sztuki o mocy 48 W, 64 sztuki o mocy 67 W, 4 sztuki o mocy 236 W;
• Ulica Świerczyny: oprawy uliczne o temperaturze barwowej światła emitowanej przez moduł LED: neutralna biel (4000K) w następujących ilościach i mocach: 6 sztuk o mocy 33 W, 8 sztuk o mocy 67 W oraz oprawy uliczne o temperaturze barwowej światła emitowanej przez moduł LED: ciepła biel (3000K) w następujących ilościach i mocach: 17 sztuk o mocy 77 W, 5 sztuk o mocy 87 W;
• Ulica Bytomska: oprawy uliczne o temperaturze barwowej światła emitowanej przez moduł LED: ciepła biel (3000K) w następujących ilościach i mocach: 23 sztuki o mocy 87 W;

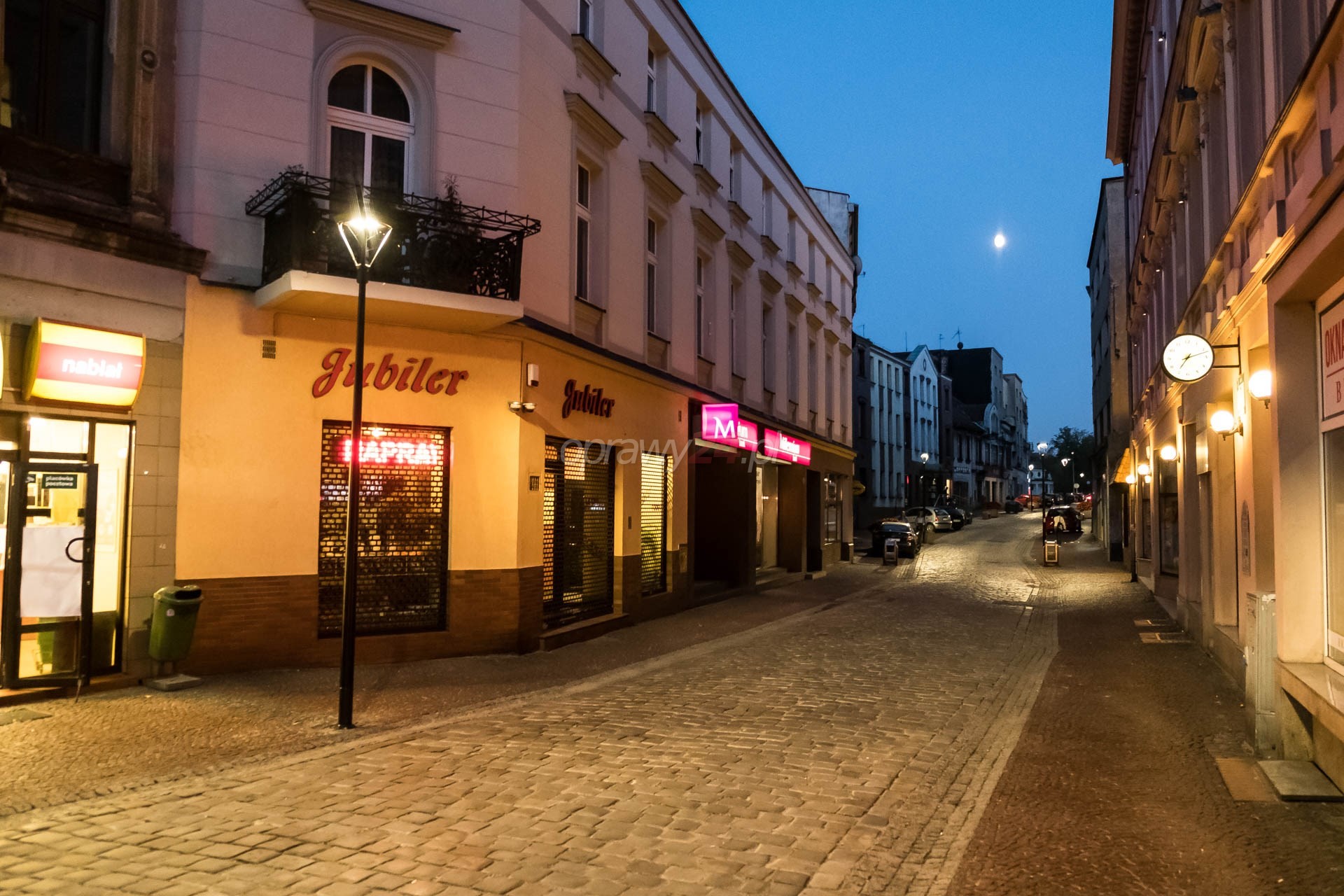

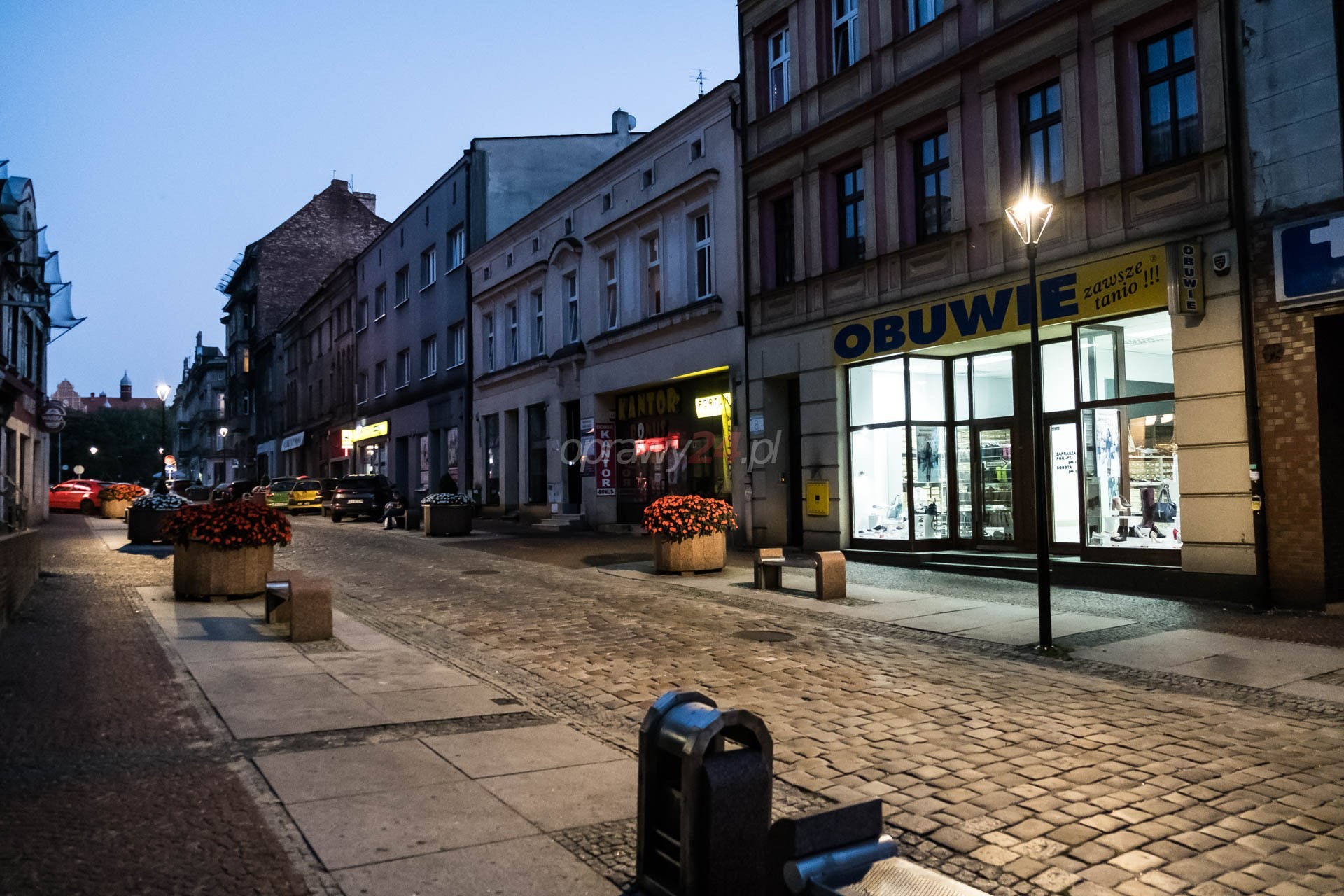

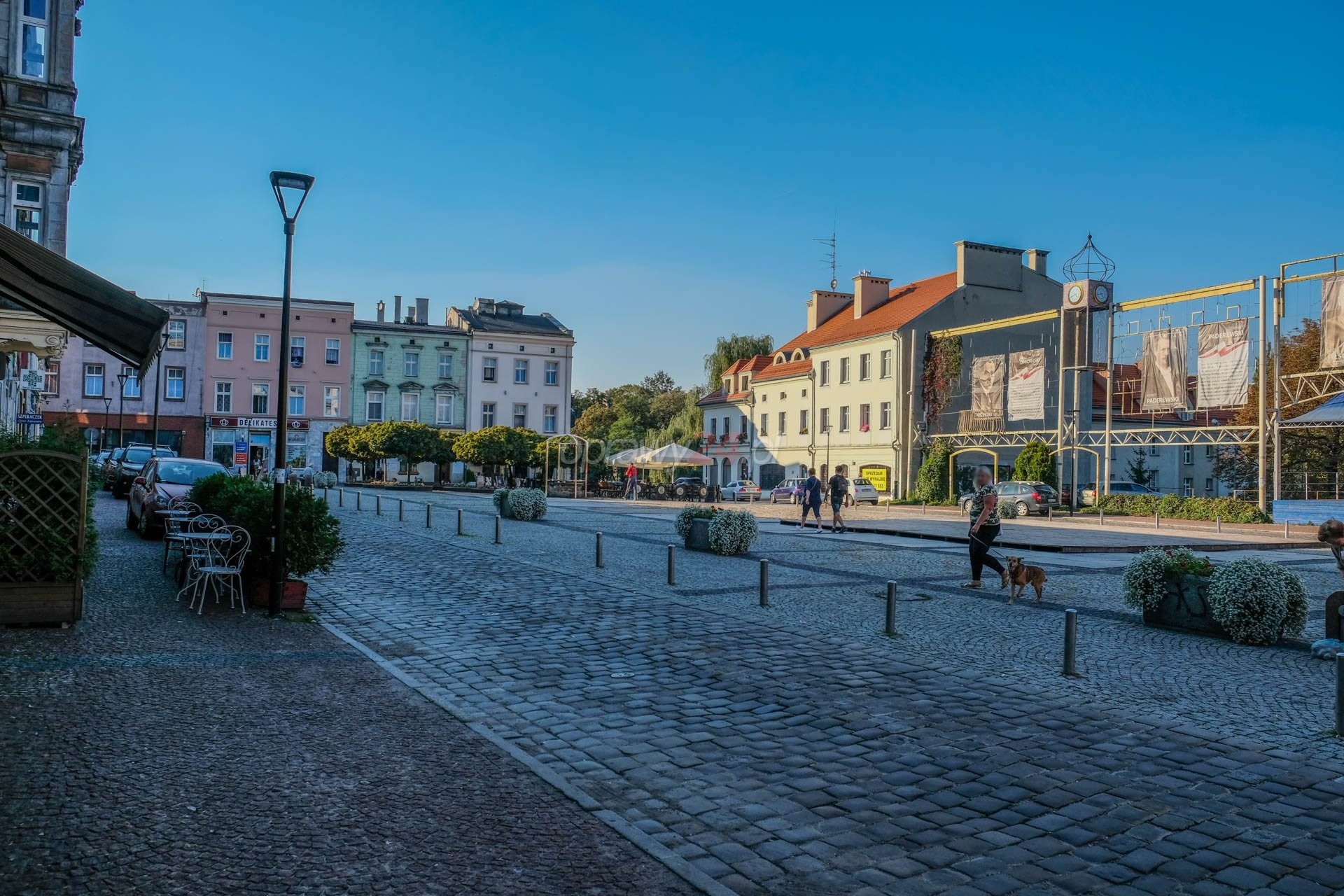

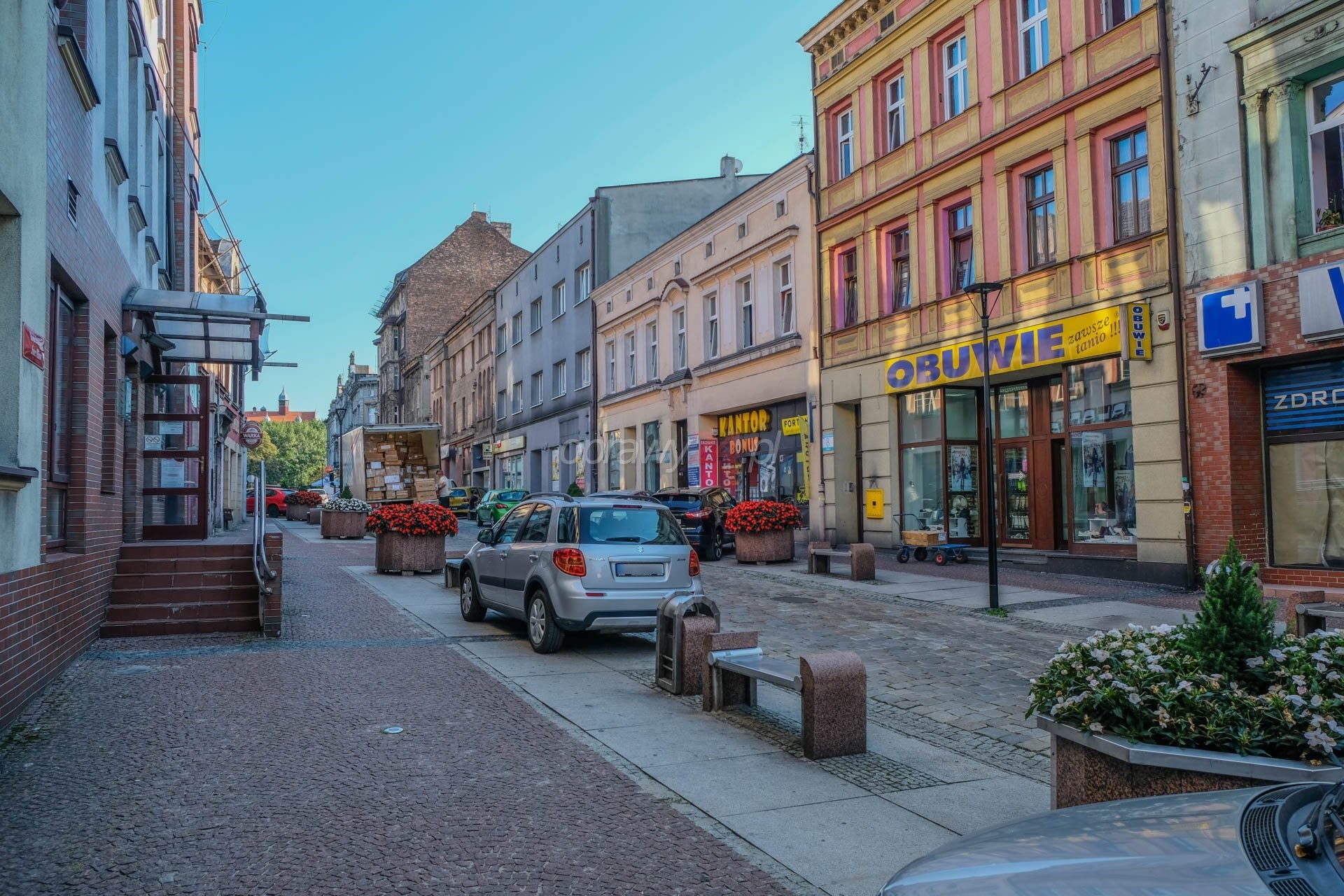

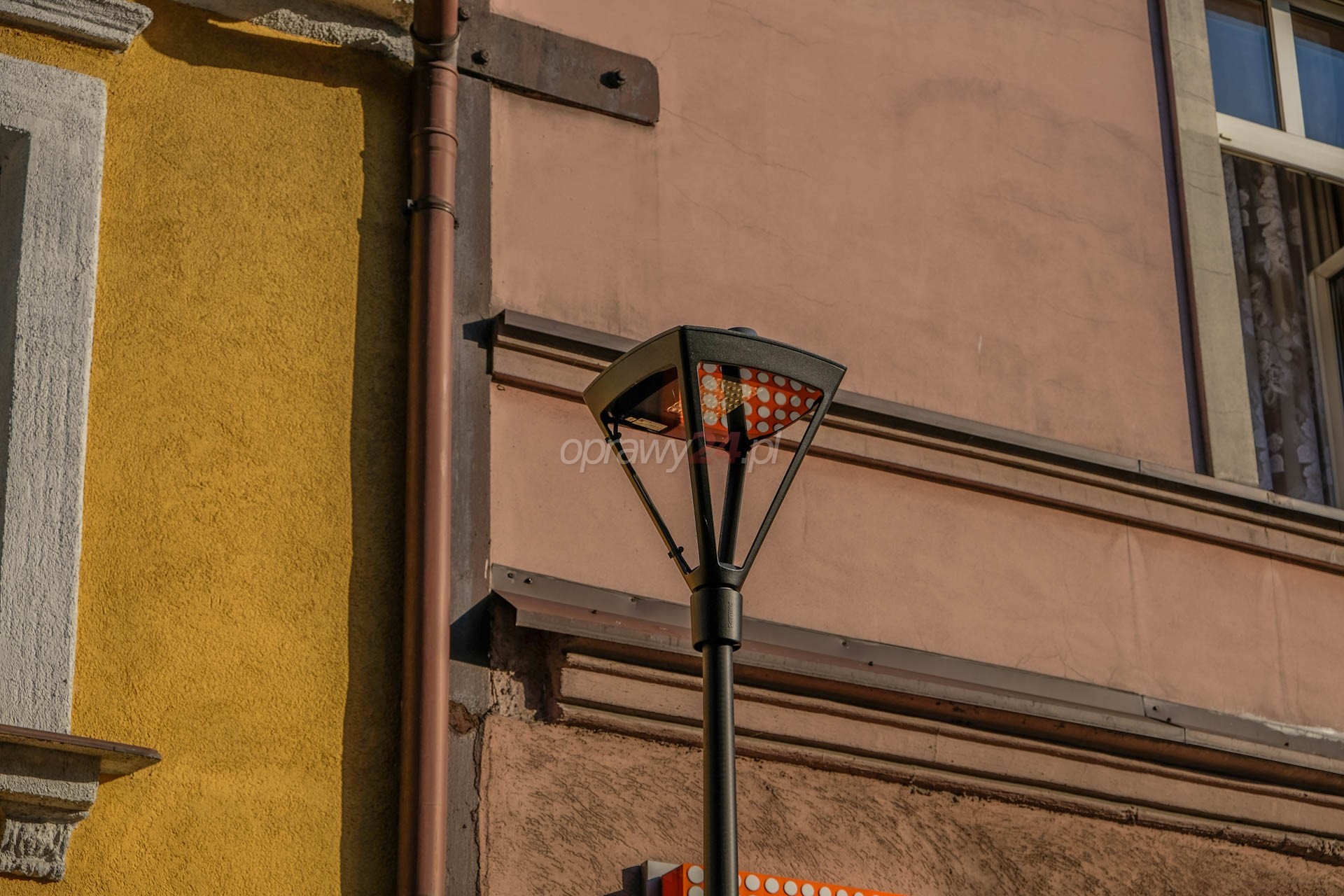

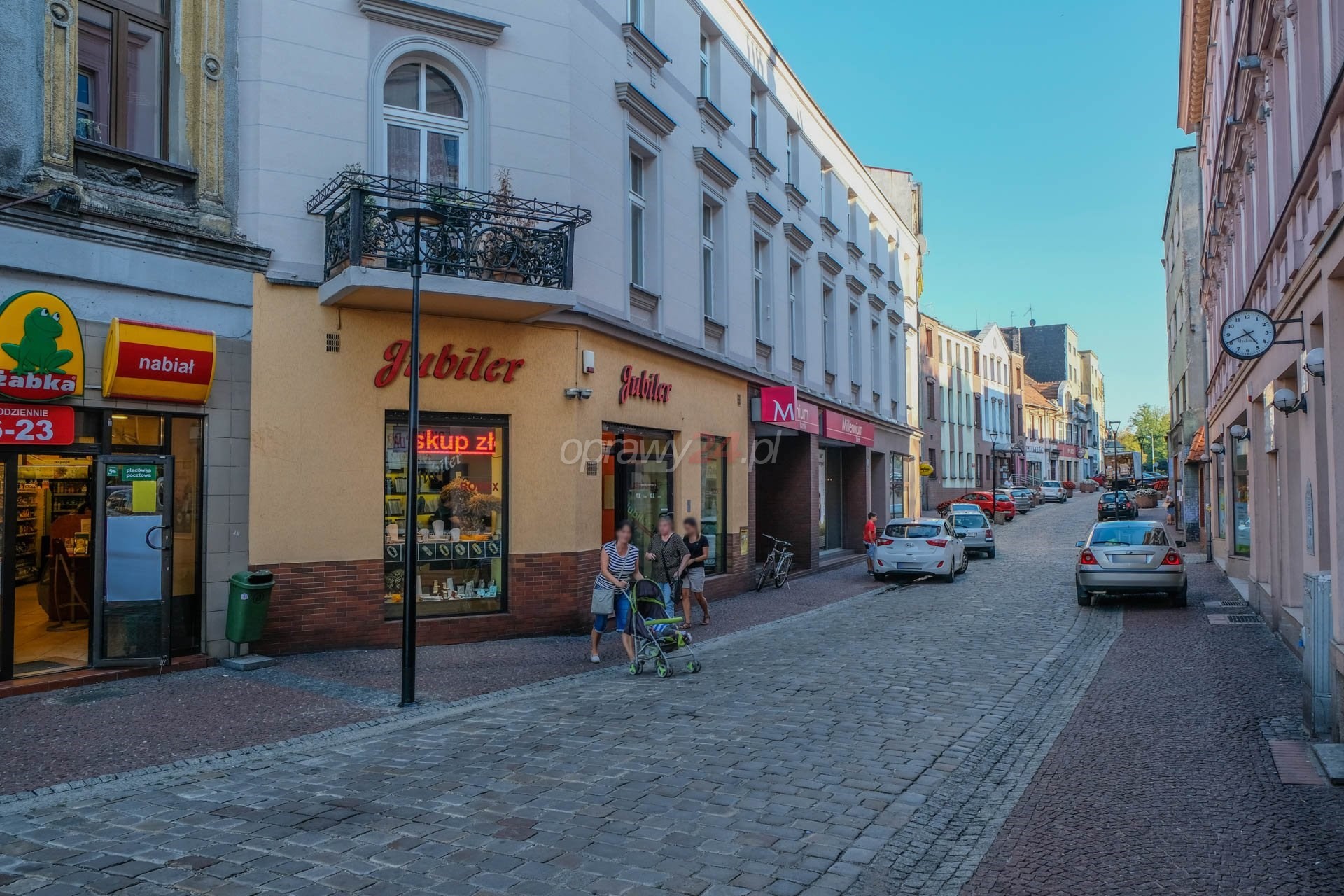

• Okolice centrum – ulice Rynek, Grunwaldzka, Przemszy, Kołłątaja: oprawy parkowe o temperaturze barwowej światła emitowanej przez moduł LED: ciepła biel (3000K) w następujących ilościach i mocach: 35 sztuk o mocy 52 W;
• Ulica Obrzeżna Zachodnia i węzeł na ul. Mikołowskiej: oprawy uliczne o temperaturze barwowej światła emitowanej przez moduł LED: neutralna biel (4000K) w następujących ilościach i mocach: 6 sztuk o mocy 67 W, 34 sztuki o mocy 89 W, 109 sztuk o mocy 105 W;
• Ulica Mikołowska – ciąg pieszy: oprawy parkowe o temperaturze barwowej światła emitowanej przez moduł LED: ciepła biel (3000K) w następujących ilościach i mocach: 25 sztuk o mocy 42 W;
• Ulica Zientka: oprawy uliczne o temperaturze barwowej światła emitowanej przez moduł LED: neutralna biel (4000K) w następujących ilościach i mocach: 8 sztuk o mocy 62 W, 4 sztuki o mocy 64 W, 7 sztuk o mocy 141 W;
• Ulica Brzezińska: oprawy uliczne o temperaturze barwowej światła emitowanej przez moduł LED: neutralna biel (4000K) w następujących ilościach i mocach: 17 sztuk o mocy 33 W, 21sztuk o mocy 64 W; 1 sztuka o mocy 79 W, 4 sztuki o mocy 154 W;
• Ulica Wrzosowa: oprawy uliczne o temperaturze barwowej światła emitowanej przez moduł LED: neutralna biel (4000K) w następujących ilościach i mocach: 2 sztuki o mocy 64 W;
• Ulica Reja: oprawy uliczne o temperaturze barwowej światła emitowanej przez moduł LED: neutralna biel (4000K) w następujących ilościach i mocach: 5 sztuk o mocy 18 W, 5 sztuk o mocy 33 W;
• Ulica Kraszewskiego: oprawy uliczne o temperaturze barwowej światła emitowanej przez moduł LED: neutralna biel (4000K) w następujących ilościach i mocach: 13 sztuk o mocy 23 W;
• Ulica Fitelberga: oprawy uliczne o temperaturze barwowej światła emitowanej przez moduł LED: neutralna biel (4000K) w następujących ilościach i mocach: 4 sztuki o mocy 30 W;
• Ulica Wańkowicza: oprawy uliczne o temperaturze barwowej światła emitowanej przez moduł LED: ciepła biel (3000K) w następujących ilościach i mocach: 10 sztuk o mocy 66 W;
• Ulica Baczyńskiego: oprawy uliczne o temperaturze barwowej światła emitowanej przez moduł LED: ciepła biel (3000K) w następujących ilościach i mocach: 3 sztuki o mocy 66 W;
• Ulica Iwaszkiewicza: oprawy uliczne o temperaturze barwowej światła emitowanej przez moduł LED: ciepła biel (3000K) w następujących ilościach i mocach: 1 sztuka o mocy 66 W;
• Ulica Kotarbińskiego: oprawy uliczne o temperaturze barwowej światła emitowanej przez moduł LED: ciepła biel (3000K) w następujących ilościach i mocach: 2 sztuki o mocy 66 W;
• Ulica Szelburg-Zarębiny: oprawy uliczne o temperaturze barwowej światła emitowanej przez moduł LED: ciepła biel (3000K) w następujących ilościach i mocach: 5 sztuk o mocy 66 W;
• Ulica Zegadłowicza: oprawy uliczne o temperaturze barwowej światła emitowanej przez moduł LED: ciepła biel (3000K) w następujących ilościach i mocach: 10 sztuk o mocy 66 W;
• Ulica Kownackiej: oprawy uliczne o temperaturze barwowej światła emitowanej przez moduł LED: ciepła biel (3000K) w następujących ilościach i mocach: 8 sztuk o mocy 66 W;
• Ulica Kosztowska: oprawy uliczne o temperaturze barwowej światła emitowanej przez moduł LED: neutralna biel (4000K) w następujących ilościach i mocach: 10 sztuk o mocy 33 W, 10 sztuk o mocy 79 W;
• Ulica Dzióbka: oprawy uliczne o temperaturze barwowej światła emitowanej przez moduł LED: neutralna biel (4000K) w następujących ilościach i mocach: 3 sztuki o mocy 64 W;
• Droga wojewódzka nr 934: oprawy uliczne o temperaturze barwowej światła emitowanej przez moduł LED: neutralna biel (4000K) w następujących ilościach i mocach: 17 sztuk o mocy 79 W;
• Łącznik między ulicami: Mikołowską i Jodłową: oprawy uliczne o temperaturze barwowej światła emitowanej przez moduł LED: neutralna biel (4000K) w następujących ilościach i mocach: 13 sztuk o mocy 46 W, 1 sztuka o mocy 89 W;
• Park Słupna: oprawy oświetleniowe w następujących ilościach i mocach: 19 sztuk opraw parkowych o mocy 35 W (temperatura barwowa światła: ciepła biel – 3000K), 9 sztuk opraw ulicznych o mocy 67 W (temperatura barwowa światła: neutralna biel – 4000K);
• Park Brzęczkowice: oprawy parkowe o temperaturze barwowej światła emitowanej przez moduł LED: ciepła biel (3000K) w następujących ilościach i mocach: 10 sztuk o mocy 35 W;
• Park Brzezinka: projektor LED o mocy 15 W oraz oprawy parkowe o temperaturze barwowej światła emitowanej przez moduł LED: ciepła biel (3000K) w następujących ilościach i mocach: 10 sztuk o mocy 26 W.

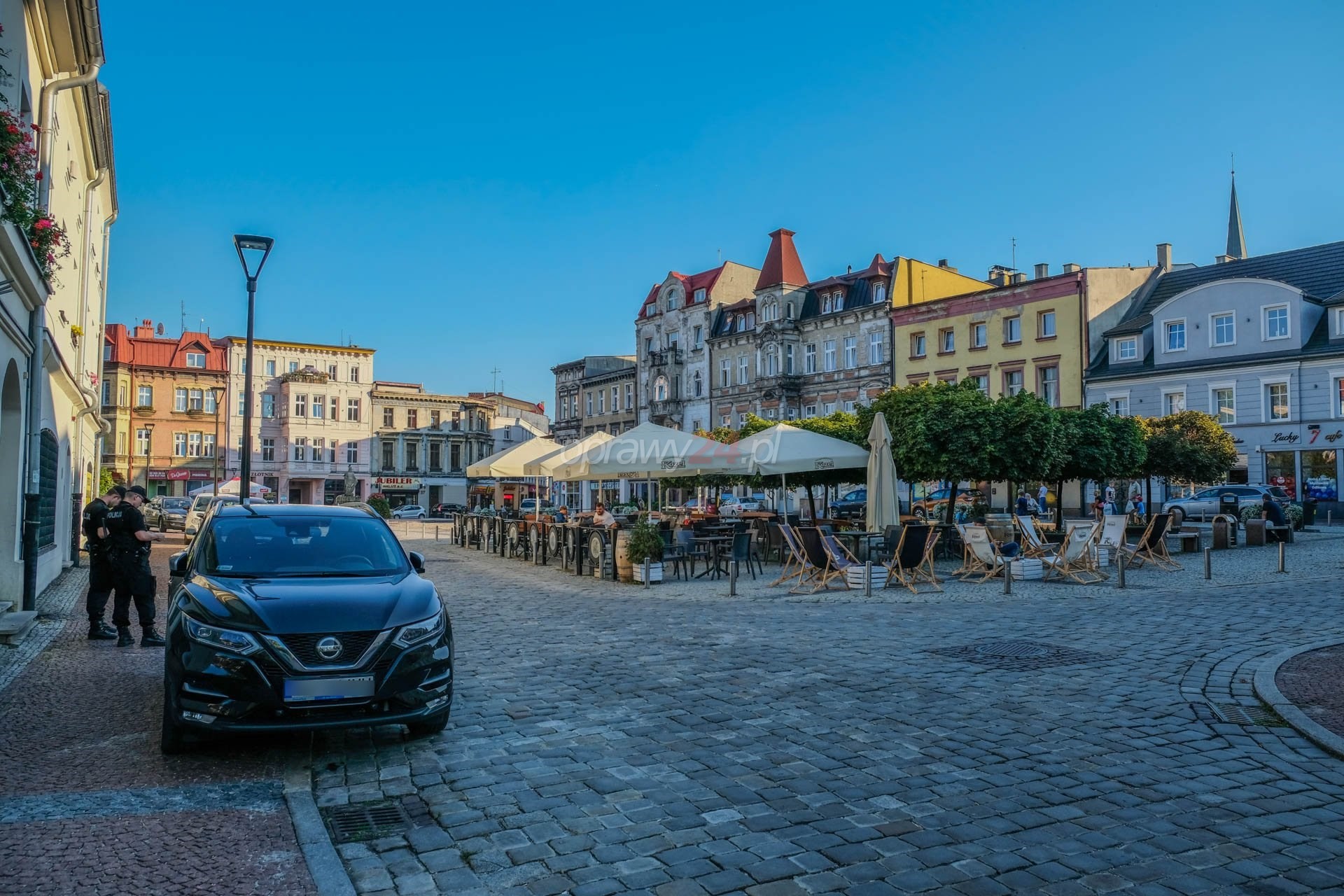

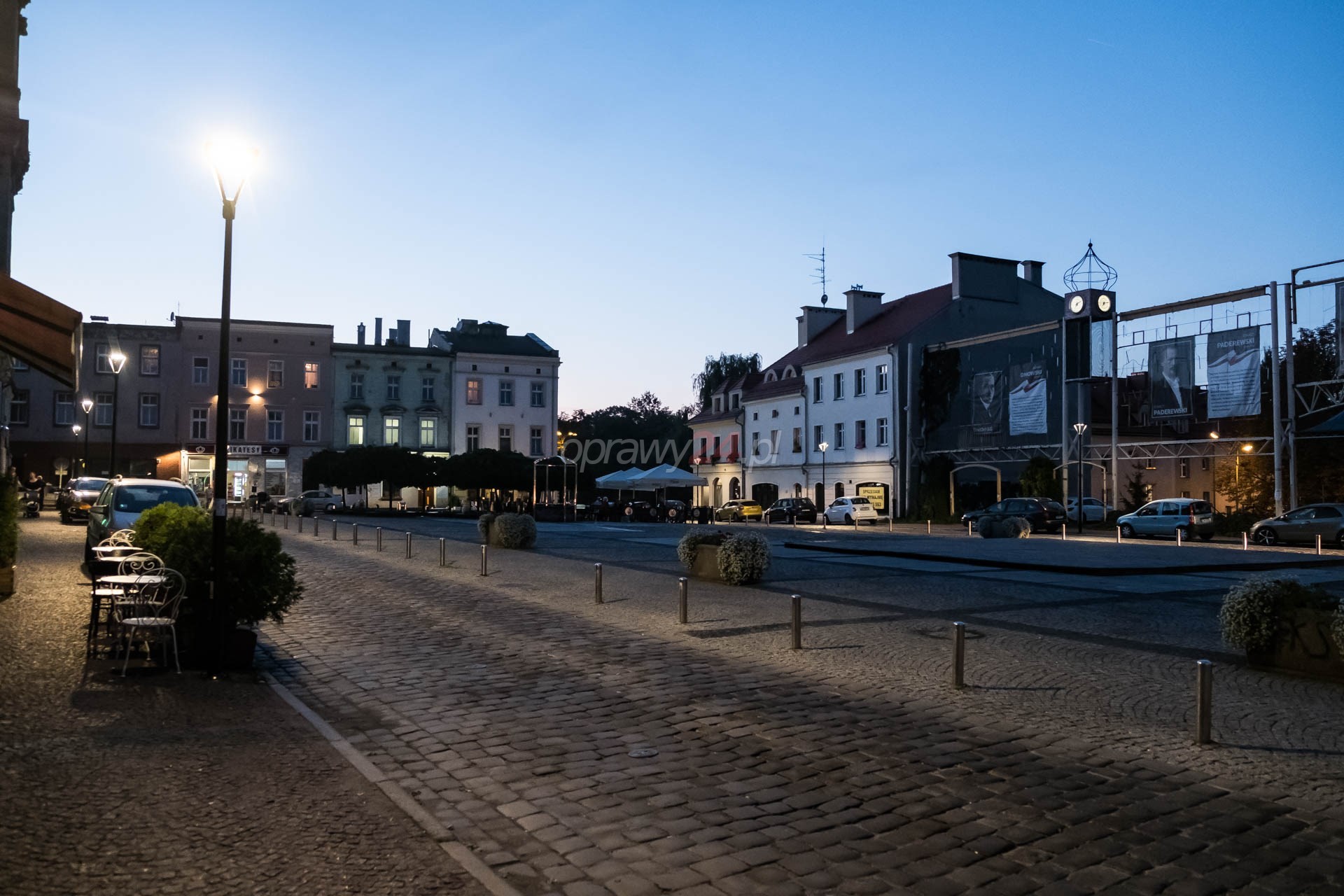

Wszystkie oprawy zarówno uliczne jak i parkowe posiadają interfejs DALI oraz są wyposażone w sterowniki, które będą mogły tworzyć i korzystać z rocznych schematów redukcji strumienia świetlnego i mocy takich jak dni tygodnia czy święta. Sterowniki będą mogły także tworzyć co najmniej 10 schematów regulacji strumienia świetlnego i mocy i przypisywać je do dni charakterystycznych. Aby zmiany natężenia oświetlenia i mocy następowały jednocześnie we wszystkich oprawach jednocześnie praca sterownika oprawy jest synchronizowana z zewnętrznego źródła czasu. Redukcja mocy o 30% będzie uruchamiana przez sterowniki w godzinach 23:00-5:00. Oprócz opraw wymieniono także niektóre słupy i wysięgniki. Nowe słupy zamontowano na betonowych fundamentach w następujących lokalizacjach: na rynku i pobliskich uliczkach (28 słupów stalowych malowanych na czarno o wysokości 4m), na ulicy Obrzeżnej Północnej (1 sztuka stalowy, ocynkowany o wysokości 10m wraz z wysięgnikiem 1,5m), na ulicy Zientka (1 sztuka o wysokości 8m wraz z wysięgnikiem 1,5m), na ulicy Kraszewskiego (13 sztuk stalowy okrągły malowany na kolor czarny o wysokości 5m), na ulicy Fitelberga (4 sztuki stalowy okrągły malowany na kolor czarny o wysokości 5m), na drodze wojewódzkiej nr 934 (2 sztuki stalowy ocynkowany o wysokości 10m), w parku Słupna (19 sztuk stalowy okrągły malowany na kolor czarny o wysokości 4,5m), w parku Brzęczkowice (10 sztuk stalowy okrągły malowany na kolor czarny o wysokości 4,5m), w parku Brzezinka (10 sztuk stalowy okrągły malowany na kolor czarny o wysokości 4,5m oraz 2 sztuki stalowy okrągły malowany na kolor czarny o wysokości 3m). W wyniku modernizacji moc zainstalowana sieci oświetleniowej na objętym inwestycją obszarze zmniejszy się z 112,72 do 42,942 kW, co przełoży się na mniejszą emisję dwutlenku węgla do atmosfery. Dzięki redukcji mocy w godzinach późnonocnych moc pobierana przez oprawy będzie jeszcze niższa.
Źródło: UM Mysłowice
